在鐵路機務段，確?，F場使用的各種測量儀表（如多功能校驗儀）的計量精確度以及質zui穩定性，是實現各運輸生產設備安全可靠運行的基本條件，掌握好計zui標準儀器的維護和使用將能夠保障各測量儀表的量值精確度，為機務段各項設備的安全運用奠定扎實的幕礎。

多功能校驗儀的作用

作為機車和其它設備嚴重配置以及現場檢修作業中必須的各種監測、測量用的數字式、指針式儀表，均需通過多功能校驗儀進行檢定與校準，以確定其測量精度是否滿足要求。而計量標準儀器的精度直接影響了現場測zui儀表的在線運行質量，如果對其檢定、使用不當，將會造成計量不準。導致對被測參數的誤判斷，甚至影響機車的安全運行。

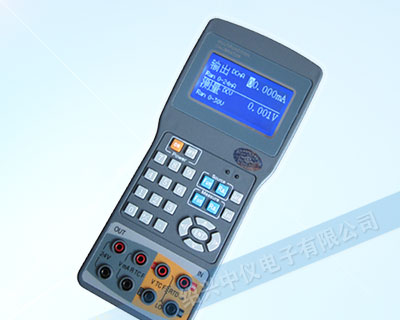

SWP-CA102S/CA103系列多功能校驗儀作為計量標準儀器，可實現對各現場儀表的檢定/校準。該儀器具有功能多、精確度高、量程范圍寬、自動化程度高、穩定性好和使用方便等一系列益處，能高效可靠地完成對四位半數字三用表、各種0.2級和0.5級以下指針式電壓電流表的日常檢定/校準工作。因此，正確維護和使用多功能校驗儀，對現場儀器的日常使用和檢定/校準工作具有嚴重意義。

多功能校驗儀的使用方法

多功能校驗儀由電源、信號源、大功率放大器以及采樣反饋單元組成，其具有穩定性強、指標精度高和帶負載能力強等特點。為了保證其可靠運行，應過細以下幾點:

工作環境要求

多功能校驗儀內部設有大功率放大器及對溫度敏感的基準元件，因此，應將儀器置于通風良好、無日光直射且干燥、清潔的場所，尤其是儀器散熱孔不能遮蔽并能有效地實現空氣對流。該儀器適合在環溫0~40%、相對濕度80%以下的環境中工作，因此，配置空調裝置更能確保儀器的穩定性。

電源連接

為了避免電擊危險，應使用三線電源線并可靠接地；經檢查確認接人的電源電壓無誤、保險絲安裝正確后，才可將多功能校驗儀連到可靠接地的三線電源插座中。

輸人電源zui好經過穩壓，防止外電源的波動損壞該儀器的電源電路。

檢查替代保險絲

保險絲的檢查和替代按如下步驟進行:

1.斷開電源；

2.打開保險絲座，在保險絲座左側突出處插人螺絲刀的刀口，輕輕撬動直到能用手將其取出；

3.從保險絲座內取出保險絲進行替代或檢查，重新安裝時，須確認安裝正確規格的保險絲(220V,2A/250V)；

4.重新把保險絲座推回原處，直到突出處鎖定。

儀器預熱

多功能校驗儀屬于精密儀器，要使儀器達到zui佳指標必須先對儀器進行充分預熱，使儀器內部單元達到熱穩定后才可正常使用。一般情況下預熱5分鐘，長期不用或濕度較大時，預熱時間應長一些，zui長不超過30分鐘。

檢定/校準測試

1.禁止超越該多功能校驗儀量程范圍的檢測作業。

2.開機:多功能校驗儀具有高電壓大電流輸出功能，開機前輸出項目選擇開關應置于空擋位置，調整輸出為零位，且輸出端不要接上被檢儀表。

3.連接:根據被檢表的項目和檔位選擇校驗儀的輸出端口，用測試線將被檢表和校驗儀可靠連接。當測試高電壓時應使用絕緣強度1500V以上的測試線；在測試電流時應使用電流密度3A/mm2左右的測試線。

4.在檢定時，應選擇好對應量程后方可通電測試，避免因檔位選擇不當而損壞被測儀表或造成人身安全。如遇被檢表電流檔電路開路、微調電流輸出“粗調”，被檢表和儀器體現均無反應時，切不可再調大旋鈕以免損壞儀器；遇到負荷較大、慢慢調大“粗調”而被檢表和儀器體現變化不大時。須立即停止檢定作業。

5.電流檔(5A、10A)在接近上限處使用時，輸出示值的時間不宜過長，否則容易損壞儀器。

6.每一zui程或項目檢驗完畢.應將輸出“粗調”、“細調”旋鈕(反時針方向)旋到zui小位置，然后才能允許轉換到其它量程或其它項目。以免因輸出電壓電流過大而損壞被測表和儀器輸出電路。

多功能校驗儀的校準及檢定

多功能校驗儀出廠時給出了校準后1年內的絕對不確定度的指標，在日常使用過程中，可以通過以下程序調校多功能校臉儀。

zui大允許誤差的確定

zui大允許誤差是計量位定機構判別儀器是否符合技術指標要求的基本依據。首先，明確檢定/校準周期，通常規定計位檢定周期為一年，那么應該以紹興中儀CA102S/CA103多功能校準儀一年的絕對不確定度指標作為判別儀器是否超差的依據。

在明確多功能校驗儀絕對不確定度指標后，根據該指標來選擇校準標準即高等級標準表，通過其對校驗儀各項指標進行測試來判斷多功能校驗儀是否合格。

多功能校驗儀指標調校

多功能校驗儀給出的技術指標緊張體現儀器的積累漂移、環境影響等因素的作用。在使用檢定過程中，究竟何時需要對儀器輸出進行調節，一種觀點是只有當儀器檢定超差或接近超差時，才進行調節；另一種觀點是在可能的情況下，在實施檢定過程的時候，都應當校準，其日的是將儀器的實際性能放在其范圍的中間，使儀器處于zui佳狀態。無論是否發現檢定點超差，由于多功能校驗儀具有源器校準和內部軟件自校準的功能，每個檢定周期均能進行校準、調節，使其技術指標達到zui佳狀態。

檢定周期和檢定過程

技術指標是儀器在特定的時間間隔內能夠滿足的技術要求，這一時間反映了檢定/校準周期，檢定/校準周期反映了在特定的時間內保持其給定技術指標的能力。檢定過程就是對檢定間隔內儀器保持技術指標的能力進行判定。對多功能校驗儀給出了1年的絕對不確定度的指標，反映校準后1年內儀器的穩定性，溫度影響因素、線性、傳輸線和負載調整的影響、以及對采用的校準標準的朔源能力，這些影響的總和小于絕對不確定度。對儀器的檢定就是對這一指標進行考核。

對多功能校驗儀的檢定/校準，應該首先進行檢定，確定儀器在檢定周期內的穩定性、漂移等因素滿足要求；然后，對儀器的技術指標進行校準，使其技術指標達到zui佳。

結束語

隨著技術的發展一與進步，多功能校驗儀的性能、技術指標、使用方法越來越完善，正確了解儀器的技術指標、使用方法對于儀器的正確合理使用以及精確的計量檢定/校準測試，具有嚴重意義。
