信號隔離變送器選型

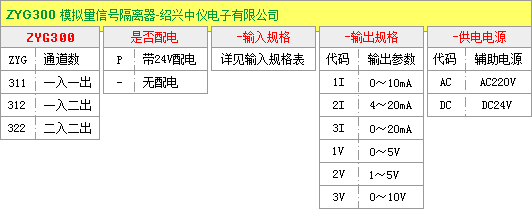

信號隔離變送器選型圖表

選型舉例：ZYG312P-15-2I/2V-DC　說明：用戶選用了ZYG312信號隔離變送器帶配電(一進兩出)，輸入為一路4~20mA兩線制變送器信號，輸出為一路DC4～20mA和一路DC1~5V，DC24V供電，無PC編程器。

多種輸入量程

信號隔離變送器電阻輸入激勵：約250uA，電流輸入電阻：內置輸入電阻器250Ω，電壓輸入電阻器：≥400KΩ。

輸出參數

技術指標

產品規格

1、端子螺絲材質：鐵表面鍍鎳(螺絲容許扭矩小于0.8N·m)，
2、機殼材質：耐燃性樹脂外殼材料，
3、隔離性能：通道絕緣(輸入-輸出-電源間)，
4、產品結構：小型卡裝結構，
5、連接方式：5mm接線端子，
6、電源顯示燈：綠色LED，電源供電時點亮，
7、報警指示燈：紅色LED，輸入回路異常時閃爍。

接線方式

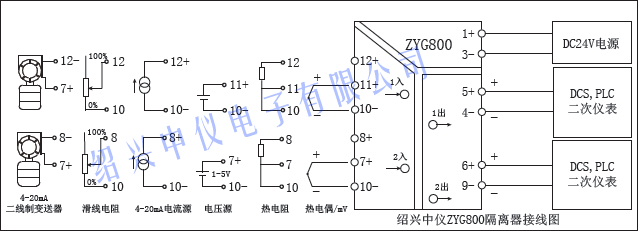

信號隔離變送器接線圖

信號隔離變送器安裝方式圖

信號隔離變送器作用

干擾的原理

1、在工業生產過程中實現監視和控制需要用到各種自動化儀表、控制系統和執行機構，它們之間的信號傳輸既有微弱到毫伏級、微安級的小信號，又有幾十伏，甚至數千伏、數百安培的大信號；既有低頻直流信號，也有高頻脈沖信號等等，構成系統后往往發現在儀表和設備之間信號傳輸互相干擾，造成系統不穩定甚至誤操作。出現這種情況除了每個儀表、設備本身的性能原因如抗電磁干擾影響外，還有一個十分重要的因素就是由于儀表和設備之間的信號參考點之間存在電勢差，因而形成“接地環路”造成信號傳輸過程中失真。因此，要保證系統穩定和可靠的運行，“接地環路”問題是在系統信號處理過程中必須解決的問題。

2、自然干擾：雷電是一種主要的自然干擾源，雷電產生的干擾可以傳輸?shù)綌?shù)千公里以外的地方。雷電干擾的時域波形是疊加在一串隨機脈沖背景上的一個大尖峰脈沖。宇宙噪音是電離輻射產生的，在一天中不斷變化。太陽噪音則隨著太陽活動情況的劇烈變化。自然界噪聲主要會對通訊產生干擾，而雷電能量尖蜂脈沖可以對很多設備造成損壞，應該加以避免或降低損壞程度，減少損失。

3、人為干擾：電磁干擾產生的根本原因是導體中有電壓或電流的變化，即較大dv/dt或di/dt.dv/dt或di/dt能夠使導體產生電磁波輻射。一方面，人們可以利用這一特點實現特定功能，例如，無限通信、雷達或其他功能；另一方面，電子設備在工作時，由于導體中的dv/dt或di/dt會產生伴隨電磁輻射，無論主觀上出于什么目的，客觀上對電磁環境造成了污染。還有工廠企業在生產過程中會經常有一些大型的設備（電機、變頻器）頻繁開關，他們也會造成一些容性、感性的干擾，也將影響儀器儀表正常顯示或采集。凡是有電壓電流突變的場合，肯定會有電磁干擾存在。數字脈沖電路就是一種典型的干擾源，隨著電子技術的廣泛應用，電磁污染情況會越來越嚴重，只能使用信號隔離變送器來解決這些干擾問題。

解決干擾

要解決這些信號干擾，信號隔離變送器是必不可少的儀器設備，信號隔離變送器的作用就是為了更好的解決掉這些干擾問題，首先干擾的三要素是干擾源、敏感源和耦合路徑，這三要素缺少一個，電磁兼容問題都不會存。因此要從這三要素入手。找出zui方便的解決辦法，一般干擾源和敏感源是沒辦法解決的，通常是從耦合路徑想辦法，也是zui常用的辦法。如加屏蔽、加濾波等手段。而處理地環流zui為常見也zui為麻煩，下面以此為探討話題。

1、所有現場設備不接地，使所有過程環路只有一個接地點，不能形成回路，這種方法看似簡單，但在實際應用中往往很難實現，因?yàn)槟承┰O(shè)備要求必須接地才能保證測量精度或確保人身安全，某些設備可能因?yàn)殚L期遭到腐蝕和磨損后或氣候影響而形成新的接地點。
2、使兩接地點的電勢相同，但由于接地點的電阻受地質條件及氣候變化等眾多因素的影響，這種方案其實在實際中無法完全做到。
3、在各個過程環路中使用信號隔離方法，斷開過程環路，同時又不影響過程信號的正常傳輸，從而徹底解決接地環路問題，這就要用到紹興中儀生產的信號隔離器了。

這款信號隔離變送器的原理：首先將PLC或其它接受的信號，通過半導體器件調制變換，然后通過光感或磁感器件進行隔離轉換，然后再進行解調變換回隔離前原信號或不同信號，同時對隔離后信號的供電電源進行隔離處理，保證變換后的信號、電源、地之間絕對獨立。

功能與特點

1、信號隔離變送器采用35mm卡裝式構造，
2、"輸入-輸出-電源"三者全隔離，
3、軟件非線性修正，輸入輸出高線性度轉換，
4、軟件自穩零，消除溫漂和時漂引起的誤差，
5、此信號隔離變送器功耗很小，可高密度安裝。

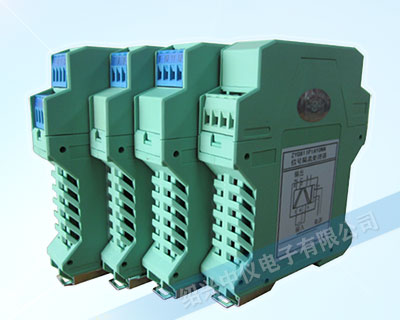

ZYG300信號隔離變送器廠家
