更新時間:2026年03月01日,不同批次,ETX-2014/ETX-1814熱電偶信號校驗儀外觀及包裝或許略有不同,出廠前均經過嚴格檢測。

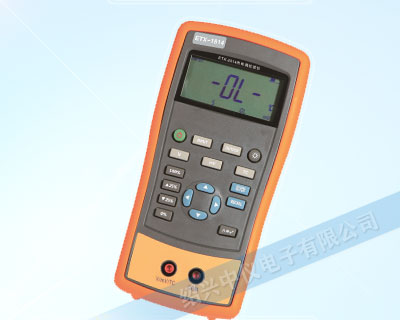

ETX-2014/ETX-1814熱電偶信號校驗儀是一種集測量和輸出熱電偶、電壓、毫伏信號于一體的手持式檢驗儀表。具有LED背光源,以便在光線暗淡的場所使用。
熱電偶校驗儀ETX-2014與熱電偶校驗儀ETX-1814的區別:ETX-2014精度0.02%;ETX-1814精度0.05%。
除非另有說明,熱電偶校驗儀的指標是根據一年的校準周期并適用于+18℃到+28℃的溫度范圍。所有指標假定有10分鐘開機預熱時間。
| 測量功能 | 產品型號 | ETX-2014 | ETX-1814 | |
|---|---|---|---|---|
| 電壓 | 0~30.000 V | 0.02%+2 | 0.05%+2 | |
| 毫伏 | -10.00mV~120.00 mV | 0.02%+2 | 0.05%+2 | |
| 輸出功能 | 毫伏 | -10.00mV~120.00 mV | 0.02%+2 | 0.05%+2 |
| 溫度 | J | -200.0℃~0.0℃ | 1.0℃ | 1.0℃ |
| 0.0℃~1200.0℃ | 0.7℃ | 0.7℃ | ||
| K | -200.0℃~0.0℃ | 1.2℃ | 1.2℃ | |
| 0.0℃~1370.0℃ | 0.8℃ | 0.8℃ | ||
| T | -200.0℃~0.0℃ | 1.2℃ | 1.2℃ | |
| 0.0℃~400.0℃ | 0.8℃ | 0.8℃ | ||
| E | -200.0℃~0.0℃ | 0.9℃ | 0.9℃ | |
| 0℃~950℃ | 0.7℃ | 0.7℃ | ||
| R | -20℃~0℃ | 2.5℃ | 2.5℃ | |
| 0℃~500℃ | 1.8℃ | 1.8℃ | ||
| 500℃~1750℃ | 1.4℃ | 1.4℃ | ||
| S | -20℃~0℃ | 2.5℃ | 2.5℃ | |
| 0℃~500℃ | 1.8℃ | 1.8℃ | ||
| 500℃~1750℃ | 1.5℃ | 1.5℃ | ||
| B | 600℃~800℃ | 2.2℃ | 2.2℃ | |
| 800℃~1000℃ | 1.8℃ | 1.8℃ | ||
| 1000℃~1800℃ | 1.4℃ | 1.4℃ | ||
| N | -200.0℃~0.0℃ | 1.5℃ | 1.5℃ | |
| 0.0℃~1300.0℃ | 0.9℃ | 0.9℃ | ||
| 功能參數 | 自動輸出 | 功能 | 毫伏溫度 | 毫伏溫度 |
| 模式 | 慢斜坡、快斜坡、25%階躍 | 慢斜坡、快斜坡、25%階躍 | ||
| 手動輸出 | 功能 | 毫伏溫度 | 毫伏溫度 | |
| 模式 | 設定、0%、100%、25%增減 | 設定、0%、100%、25%增減 | ||
| 環境參數 | 工作溫度 | -10℃~55℃ | ||
| 儲存溫度 | -20℃~60℃ | |||
| 其他 | 尺寸 | 185mm x 93mm x 47mm | ||
| 重量 | 350g | |||
| 電池 | 6節LR03(7號)堿性電池或充電電池 | |||
| 電源適配器 | ETX-AP10充電器 | |||
超強保護功能:防水等級IP67,任意信號端誤接220V自動保護;
以溫度形式模擬熱電偶;
熱電偶測量和輸出均提供自動和手動兩種冷端溫度補償;
可根據客戶需要定制新的熱電偶種類;
熱電偶信號校驗儀的精度:ETX-2014型為0.02%,ETX-1814型為0.05%;
可提供手動步進、自動步進、0~100%階躍和斜率輸出功能;
帶白色LED背光,并具有手動背光調節和自動電源關閉功能,適合現場使用;
電池盒蓋,方便電池更換;
其他參數:
使用溫度:-10℃~55℃
儲存溫度:-20℃~60℃
熱電偶校驗儀重量:350克
外形尺寸:185mm*93mm*47mm
供電方式:6節7#鎳氫電池或交流適配器
ETX-2014/ETX-1814熱電偶信號校驗儀是一種用于檢測熱電偶信號輸出是否準確的儀器設備。在工業自動化領域中,熱電偶是一種常用的測量溫度的傳感器,而熱電偶信號校驗儀可以幫助工程師和技術人員檢測和確認熱電偶信號的準確性。下面將介紹熱電偶信號校驗儀的基本原理和操作方法。
一、熱電偶信號校驗儀的基本原理
熱電偶信號校驗儀的基本原理是通過比較標準溫度源和被測熱電偶信號的溫度值差異來確定熱電偶信號的準確性。該儀器內置了標準溫度源和熱電偶信號輸入端,通過將被測熱電偶信號與標準溫度源進行比較,可以得出被測熱電偶信號的溫度偏差,從而進行修正。
二、熱電偶信號校驗儀的操作方法
1. 將被校驗的熱電偶信號連接到ETX-2014校驗儀的信號輸入端,連接方式根據校驗儀的不同型號可能有所不同,可以查看儀器說明書或標簽上的接線圖。
2. 調節校驗儀的參數:例如,選擇標準溫度源的溫度值,選擇熱電偶類型和參考電位,以及選擇校準方式等參數。這些參數可以根據被測熱電偶和校驗儀的型號進行選擇。
3. 開始進行校準:當設定好參數后,校驗儀會自動開始比較被測熱電偶信號和標準溫度源的溫度值,并輸出校準結果。在校準過程中,可以觀察校驗儀顯示屏的數值,以確認被測熱電偶信號的準確性,并進行修正。
4. 完成校準:當校準過程結束后,可以斷開被測熱電偶信號的連接,關閉校驗儀的電源,并將ETX-1814儀器和相關配件進行清潔和存放。
三、熱電偶信號校驗儀的應用場景
熱電偶信號校驗儀是一種常見的工業自動化儀器,主要應用于以下場景:
1. 工業自動化控制系統中,用于確保熱電偶信號的準確性和穩定性,以保證系統的正常運行。
2. 檢測和維護熱處理設備中的熱電偶信號,確保設備的溫度控制精度。
3. 用于科研機構和實驗室中,用于研究熱電偶的特性和性能,并進行相關的研究和開發工作。
總之,熱電偶信號校驗儀是一種重要的工業自動化設備,可以幫助工程師和技術人員檢測和確認熱電偶信號的準確性,為工業生產和科研工作提供有力的支持。
