ZYD-Q系列無功功率變送器是一種能將被測無功功率轉換成直流輸出的儀表，其轉換成的直流電流或電壓為線性比例輸出，并能反映出被測功率在線路中的傳輸方向。
單相有功功率變送器將有功功率信號轉換為成比例的直流信號。輸入、輸出、電源三端口隔離。用于發電廠電力管理系統的中央監控，SCR-可控硅整流器。

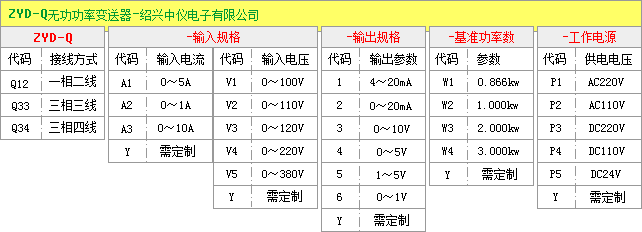

ZYD-P功率變送器選型圖
| 輸入負載 | 電壓互感器PT：≤0.1VA 電流互感器CT：≤0.2VA |
|---|---|
| 超負荷能力 | 電壓：可承受2倍額定值（連續）信號 電流：10倍額定值（連續）10s |
| 精度 | ±0.2%RO |
| 響應時間 | ＜400ms |
| 輸出電壓 | DC0～5V，DC0～10V(負載電阻＝輸入電壓/DC10mA) |
| 輸出電流 | DC0～20mA，DC4～20mA(負載電阻＝DC10V/輸出電流) |
| 輸出波紋 | ≤0.5% RO |
| 工作環境溫濕度 | 0～50℃ / 小于80%相對濕度（無冷凝狀態） |
| 貯存環境溫濕度 | -20～70℃ / 小于70%相對濕度（無冷凝狀態） |
| 耐壓強度 | AC2KVrms/min |
| 絕緣阻抗 | DC500V時大于100MΩ |
| 電磁兼容性 | 符合GB/T18268工業設備應用要求（等同IEC61326－1） |
| 電源消耗 | 約4VA |
功率變送器接線
功率變送器接線圖(左:單相兩線制接線，中:三相三線制接線，右:三相四線制接線)
有功功率變送器外形圖（109(L)×75(W)×119(H)mm，安裝方式:35mm標準導軌及M3*8螺絲孔）
產品特點
1、精度等級高、線性度好
2、有功功率變送器采用進口元器件，集成度高，免于定期校驗
3、采用35mm標準導軌安裝或底座螺釘安裝固定，通用性強
4、輸入/輸出/電源/外殼之間相互隔離，可靠性高。
單相無功功率變送器校驗
1、 無功功率變送器：打開對應于變送器面板上相應的ZERO和CAL兩個橡皮塞，其內的二個電位器分別為零點和滿度調校電位器，調校時用小鏍絲刀慢慢旋轉至所需精度即可。
2、 有功功率、無功功率組合變送器：打開對應于變送器面板上相應的ZERO1、CAL1和ZERO2、CAL2四個橡皮塞，其內的四個電位器分別為有功功率的零點和滿度及無功功率的零點和滿度調校電位器，調校時用小鏍絲刀慢慢旋轉至所需精度即可。
3、產品出廠時已調校好零點和精度，請勿隨意調整。
單相無功功率變送器接線原理
1、連接線必須用屏蔽線，且電源線、輸入線和輸出線必須分離。
2、使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在，海拔高度小于2500米。
3、產品出廠時已調校好零點和精度，請勿隨意調整。
