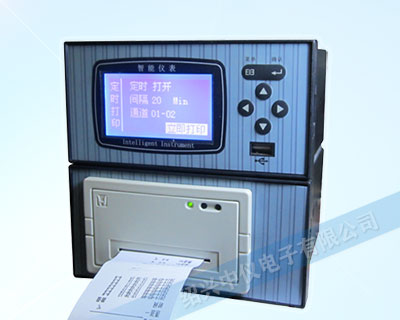

隨著微電子技術、計算機技術和通信技術的飛速發展，在工業上使用的顯示記錄控制儀表的技術更新越來越快，舊的控制室儀表不斷被新的、性能更可靠、功能更強大、使用更方便的控制室儀表取代。在廣泛應用的化工、煉油、冶金、制藥、造紙、建材等各行業中，隨著企業規模的擴大、自動化程度的提高，對控制室儀表也提出了更高的要求。在征求廣大用戶的各種需求的基礎上，本公司經過多年連續開發和生產，已經成功推出一系列儀表，能夠滿足各類用戶的各種不同使用場合的需求。 ZYW203RP帶打印無紙記錄儀具有日常維護工作量小、運行費用低、可靠性好、 應用靈活等與現代自動控制相適應的特點。

選型介紹

ZYW203REF帶打印無紙記錄儀型號可選功能：四路輸入、兩路報警、模擬輸出等。

輸入：1路~4路。

報警：1路~2路。

其它附加功能請聯系客服。

技術參數

·全隔離多種輸入，可同時輸入多種信號，無需更換模塊，通過軟件組態即可；

·顯示工程量數據的數值范圍更寬，可顯示4位數值：-999~9999；

·剪貼板的復制和粘貼功能方便用戶的參數設置；

·多種選配功能、附加功能可選：選配功能：數據備份、串口通訊、串口打印、報警功能、饋電輸出、變送輸出等；附加功能：歷史曲線。注：選配功能需客戶訂貨時說明，附加功能需定制。

·屏幕：128*64點陣藍屏液晶顯示器（LCD）；

·精度：實時顯示：±0.2%F.S.；追憶精度：±0.2%F.S.；（注：熱電偶應去掉冷端誤差；）

·輸入規格：全隔離多種輸入，1～4通道信號輸入；

·記錄容量：128/248MB（FLASH容量可選擇）；

·電壓輸入：0-5V、1-5V、0-20mV、0-100mV；

·電流輸入：0-10mA、4-20mA，（0-20mA需在訂貨時注明）；

·電阻輸入：Res；

·頻率輸入：頻率信號（PI）（頻率范圍：0-5000Hz；輸入信號：0-10mA、0-12V、0-24V、4-20mA；其中4-20mA需定制）；

·熱電阻： PT100、Cu50、G53、Cu100、BA1、BA2（要求三線電阻平衡，引線電阻<10Ω）；

·熱電偶： S、B、K、T、R、E、N、J、WRe3-25、WRe5-26；

·輻射高溫計：F1、F2；

·其它輸入信號（如開關量輸入）或分度號（如PT1000）需在訂貨時注明；

·配電輸出：變送器集中配電+24VDC，標準配電≤30mA（***大負載能力可定制），支持多種規格集中配電（如12VDC、5VDC配電輸出）；

·變送輸出：***多支持2路通道的4-20mA標準電流變送輸出，負載能力750Ω（zui大），方便了顯示儀表或DCS/PLC的采集，也實現了信號的長距離傳輸；

·繼電器報警輸出：2路繼電器觸點輸出（***多可支持4路繼電器報警輸出），觸點容量3A@220VAC/1A@30VDC，可組態上上限、上限、下限、下下限報警；

·通訊、打?。和ㄓ嵔涌?-RS232C或RS485，支持Modbus RTU協議，波特率--（1200、2400、9600、19200、38400、57600），打印接口--RS232C直接連接微型打印機；

·記錄間隔：1秒至240秒，共分11檔：1/2/4/8/12/24/36/60/120/180/240秒可選；

·記錄時間：記錄時間的長短與FLASH存儲器容量、輸入點數、記錄間隔有關：

·數據備份和轉存：支持USB2.0優盤，支持1G到16G的U盤進行數據轉存，兼容性強，可兼容市面上大多數的U盤；

·熱電偶冷端補償誤差：±1℃；

·集成硬件時鐘：掉電后也能準確運行；

·時鐘誤差：±1分/月；

·供電電源：標配220VAC，50Hz交流電源供電，支持24VDC（22VDC-28VDC）直流電源供電，支持12VDC（11.2VDC-18VDC）直流電源供電，直流供電需在訂貨時注明；

·環境溫度：0～50℃、避免日光直曬；

·環境濕度：0～85%R.H；

·凈重：≤1.0Kg

注：技術指標為本系列儀表通用指標，功能配置請以實物為準。

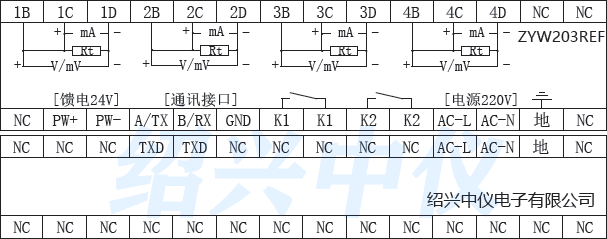

帶打印無紙記錄儀接線說明圖

接線說明

本儀表帶打印無紙記錄儀背面端子功能及接線方法

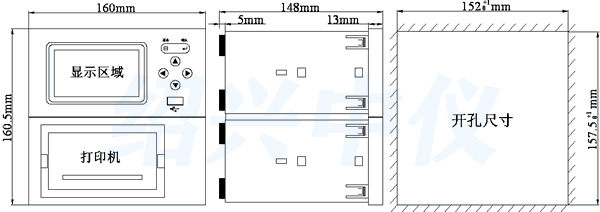

帶打印無紙記錄儀安裝尺寸圖

本款帶打印無紙記錄儀是以32位CPU為核心、輔以大規模集成電路和圖形液晶顯示器的記錄儀表，儀表顯示信息量大、操作簡單、界面友好，下面是主要功能特點：

·采用高性能的ARM Cortex-M3 32位的RISC內核，可同時實現多路信號采集、顯示、記錄和多路報警；

·采用256M 大容量并行NAND的FLASH閃存芯片存貯歷史數據，采用串行FRAM存儲芯片存貯系統配置參數等關鍵信息，掉電不丟失數據；

·流量、溫度補償、壓力補償輸入，可同時輸入多種信號，無需更換模塊，通過軟件組態即可；

歷史的進化加上以上這些優點，是有紙記錄儀所沒有的，此款帶打印無紙記錄儀可代替有紙記錄儀使用。

帶打印無紙記錄儀和有紙記錄儀選哪個好？

目前帶打印無紙記錄儀或帶打印溫度記錄儀的使用穩定性如何？選用哪個產品更合適？紹興中儀電子有限公司是帶打印無紙記錄儀的廠家，我公司的產品質量穩定。帶打印的溫度記錄儀有圓圖記錄儀（通常可以記錄24小時溫度曲線），還有長圖記錄儀（可以記錄幾天至幾個星期），還可以同時記錄好幾個點。再大規模點也可以用DCS集散控制系統。不僅可以記錄溫度，還可以將溫度控制在一定的范圍。

裝箱清單
