更新時間：2026年03月07日，不同批次，ZYW-U3帶運算彩屏無紙記錄儀外觀及包裝或許略有不同，出廠前均經過嚴格檢測。

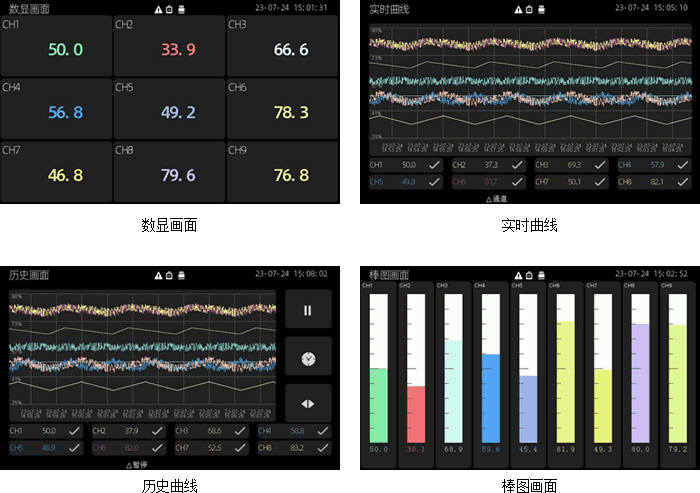

ZYW-U3彩屏無紙記錄儀具有36路模擬量輸入、8路繼電器報警輸出、2路RS-485通訊接口、24VDC配電輸出、USB接口。采集的數據存儲在內部存儲器中，它能以曲線、工程量數據等多種形式顯示實時數據或追憶歷史數據，可將數據通過RS-485通訊接口遠傳到上位機中進行進一步分析，也可以通過 USB 接口實現數據轉存。
ZYW-U3如同PLC一樣，用戶可根據自己的需求定制運算公式，實現對數據的二次處理，并對該數據顯示、報警和記錄。自帶Modbus主站功能，可以讀取其他設備數據，并對該數據顯示、報警和記錄。
ZYW-U3彩屏無紙記錄儀集顯示、處理、記錄、報警等多種功能于一身，可以采集、保存、分析各種工業過程中的重要數據，主要應用在冶金、石油、化工、建材、造紙、食品、制藥、熱處理、水處理等各種工業現場，是替代傳統記錄儀的新一代無紙記錄儀。
| 7英寸高清彩屏 | 流量累積與溫壓補償 | 線性修正 |
| 36通道***輸入 | 基本運算函數 | 斷線處理功能 |
| 8路繼電器報警 | USB接口 | 中英文雙語，自由切換 |
| 2路RS-485通訊接口 | 24VDC配電 | 支持中文位號組態 |
| 項目 | 可編程無紙記錄儀說明 |
|---|---|
| 顯示畫面 | 7英寸TFT真彩液晶顯示屏，分辨率 800*480，高清晰LED背光，三側接近零視角的超寬視覺感受 |
| 輸入信號 | 電流：4～20mA、0～20mA、0～10mA 電壓：0～5V、0～10V、1～5V、0～20mV、0～100mV 熱電阻：Pt100、Cu50 熱電偶：B、S、K、E、T、J、R、N |
| 輸出信號 | 報警輸出：繼電器常開觸點輸出，觸點容量2A/250VAC |
| 饋電輸出：DC24V，150mA | |
| 通訊輸出：RS485 通訊接口，采用標準MODBUS RTU 通訊協議 | |
| 數據備份 | 支持U盤進行數據備份與轉存 |
| 存儲容量 | 內部存儲器容量128M Byte |
| 記錄間隔 | 1秒、2秒、5秒、10秒、15秒、30秒、1分、2分、5分、10分、30分、1小時 |
| 存儲時長 | 11天（間隔1秒）—39600天（間隔1小時） |
| 權限管理 | 禁止未經授權的人隨意改動儀表的配置、參數以及儀表的工作狀態，保證設備和被控對象的安全。 |
| 采樣周期 | 1S |
| 測量精度 | 0.2%FS |
| 產品尺寸 | 外形尺寸：195×165×155mm，開孔尺寸：138×138mm |
| 工作電源 | AC100～240V，50/60Hz/DC24V±10% |
| 功耗 | ≤30W |
| 使用環境 | 環境溫度 ：-20～60℃；相對濕度：5～95%RH（無結露） |
| ZYW-U3 | 彩屏無紙記錄儀（通道板隔離） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ZYW-U3PRO | 彩屏無紙記錄儀（全通道隔離） | ||||||||||
| 輸入通道數量 | 01 | 1通道模擬輸入* | |||||||||
| ... | n通道模擬輸入 | ||||||||||
| 36 | 36通道模擬輸入 | ||||||||||
| 繼電器報警輸出 | 04 | 4路報警輸出* | |||||||||
| 8 | 8路報警輸出 | ||||||||||
| 流量積算 | 0 | 無流量積算* | |||||||||
| 1 | 帶流量積算+溫壓補償 | ||||||||||
| 通訊功能 | D4 | RS485 | |||||||||
| D5 | RS485+Modbus主站 | ||||||||||
| 基本運算 | 0 | 無 | |||||||||
| FC1 | 基本運算 | ||||||||||
| 供電電源 | A | AC220V | |||||||||
| D | DC24V | ||||||||||
| 注： ZYW-U3與U3PRO區別在于電路設計的光耦隔離不同，U3通道之間無光耦隔離，U3PRO通道之間路路光耦隔離。 | |||||||||||

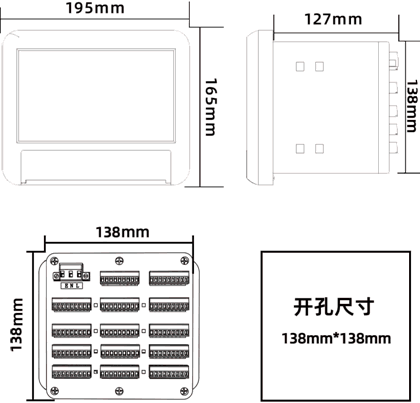

可編程無紙記錄儀外形尺寸。

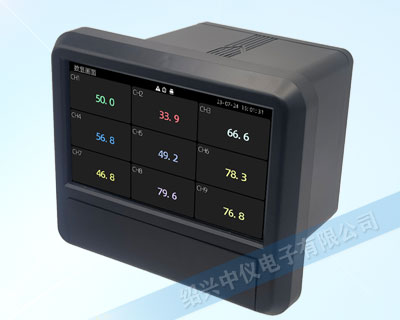

帶運算彩屏無紙記錄儀ZYW-U3，可編程無紙記錄儀ZYW-U3PRO
