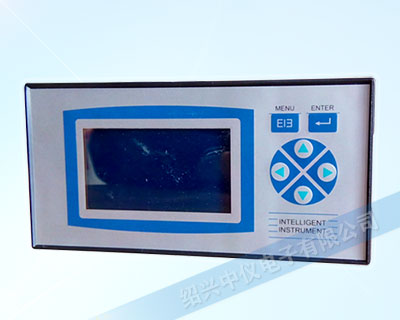

更新時間：2026年03月07日，不同批次，ZYW203RF流量積算無紙記錄儀外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
ZYW203RF流量積算儀主要用于各種流體的流量積算、流體密度溫壓補償?shù)龋哂腥粘＞S護工作量小、運行費用低、可靠性好、應用靈活等與現代自動控制相適應的特點。它可與孔板流量計、噴嘴流量 計、渦輪流量計、渦街流量計、電磁流量計、橢圓齒輪流量計等多 種流量計配套使用。
流量積算無紙記錄儀是以32位CPU為核心、輔以大規模集成電路和圖形液晶顯示器的新型智能化儀表，儀表顯示信息量大、操作簡單、界面友好，下面是主要功能特點：
◆ 采用高性能的ARM Cortex-M3 32位的RISC內核，可同時實現3路信號采集、記錄、顯示及1路流量變送輸出（變送輸出需用戶定制）；
◆ 采用256M大容量的FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；
◆ 流量、溫度補償、壓力補償輸入，可同時輸入多種信號，無需更換模塊，通過軟件組態即可；
◆ 顯示工程量數據的數值范圍更寬，可顯示4 位數值：-999~9999；
◆ 剪貼板的復制和粘貼功能方便用戶的參數設置；
◆ 2路繼電器報警輸出，同時指示各路報警的下下限、下限、上限、上上限報警；
◆ 支持外接微型打印機，手動打印數據、曲線，滿足用戶現場打印的需求；
◆ 配備標準USB 接口，支持USB1.1、2.0優盤，歷史數據轉存快捷方便；
◆ 標準串行通訊接口：RS232C、RS485和CAN，支持Modbus RTU協議，注：開通CAN通訊需定制；
◆ 采用高效綠色開關電源，交直流兩用，85～264VAC或120～370VDC電壓輸入，輸入頻率范圍47～63Hz；
◆ 儀表集成硬件實時時鐘，掉電情況下時鐘也能準確運行，更方便企業計量管理；
◆ 多種附加功能可選：歷史曲線、變送輸出、打印、24VDC配電等，注：開通附加功能需定制。
屏幕：128*64點陣藍屏液晶顯示器（LCD）；
精度：實時顯示：±0.2% F.S.；追憶精度：±0.2% F.S.；（注：熱電偶應去掉冷端誤差；）
輸入規格：3路模擬量信號輸入，支持多種信號類型，通道間全隔離，隔離電壓大于1000V；
流量通道：4-20mA和PI信號；
溫度通道：B、E、J、K、R、S、T、0-20MV、0-100mV、0-5V、1-5V、0-20mA、4-20mA、Pt100、Cu50等信號；
壓力通道：0-20mA、4-20mA、0-5V、1-5V等信號；
隔離阻抗：20MΩ @ 1000V；
記錄容量：64/128/192/248MB（FLASH 容量可選擇）；
配電輸出：變送器集中配電+24VDC，支持多路隔離配電，配電≤30mA/路；
變送輸出：支持1 路流量通道變送輸出（4-20mA），負載能力750Ω（***大）；
繼電器報警輸出： 2 路繼電器觸點輸出， 觸點容量3A@220VAC/1A@30VDC，可組態上上限、上限、下限、下下限報警；
通訊\打印：通訊接口--RS232C、 RS485 或CAN，波特率--（1200、2400、9600、19200、38400、57600），打印接口--RS232C 直接連接微型打印機；
記錄間隔：1 秒至240 秒，共分11 檔：1/2/4/8/12/24/36/60/120/180/240 秒可選；
數據備份和轉存：1G、2G、4G、8G、16G及其它可以兼容的U盤；
熱電偶冷端補償誤差：±1 ℃ ；
斷電保護：內置FLASH 存儲器保護參數和歷史數據，斷電后可保存；
集成硬件時鐘：掉電后也能準確運行；
時鐘誤差：±1 分/月；
供電電源：85VAC-264VAC，47～63HZ；
環境溫度：0～50℃、避免日光直曬；
環境濕度：0～85%R.H；
凈重：≤1.0Kg

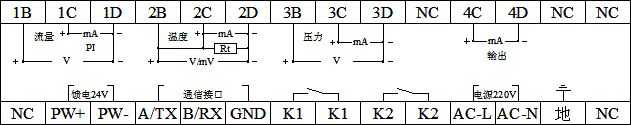

流量積算無紙記錄儀接線圖
流量積算無紙記錄儀安裝尺寸圖
流量積算無紙記錄儀的用途
非常感謝使用紹興中儀電子有限公司生產的流量積算儀。 本手冊提供對流量積算儀使用時關于安裝、運行操作、參數設計、 故障診斷等方面的方法，在使用流量積算儀之前，敬請仔細閱讀本 手冊并妥善保管在便于隨時翻閱處。 因技術升級而作的更改不再另行通知，請以實物為準。
