儀器儀表歸檔：已停產可替代新儀器
更新時間：2026年03月07日，不同批次，VPR-130RC藍屏無紙記錄儀外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
點擊查閱替代新產品：/xuanxing/9.htm
VPR-130RC藍屏無紙記錄儀主要應用在冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場，是替代傳統記錄儀的新一代無紙記錄儀。
VPR-130系列無紙記錄儀選型
| VPR130-RY/RC/RG | 5.6寸VPR-130無紙記錄儀參數說明 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 外形尺寸 | 1 | 150×150×220mm，1～8通道，含128M內存 | ||||||||||
| 2 | 150×150×325mm，9～16通道，含128M內存 | |||||||||||
| 模擬輸入通道數量 | 01 | 1個通用模擬量多種輸入通道 | ||||||||||
| 02 | 2個通用模擬量多種輸入通道 | |||||||||||
| … | … … | |||||||||||
| 16 | 16個通用模擬量多種輸入通道 | |||||||||||
| 模擬輸出通道數量 | 0 | 無4～20mA輸出 | ||||||||||
| 1 | 1路4～20mA輸出 | |||||||||||
| … | … … | |||||||||||
| 8 | 8路4～20mA輸出 | |||||||||||
| 報警輸出數量 | 00 | 無繼電器輸出 | ||||||||||
| 01 | 1個繼電器輸出 | |||||||||||
| … | … … | |||||||||||
| 12 | 12個繼電器輸出 | |||||||||||
| 儀表內存容量 | 128 | 128M存儲容量 | ||||||||||
| 248 | 248M存儲容量 | |||||||||||
| PID調節功能 | 0 | 無此功能 | ||||||||||
| 1 | 含PID調節功能(不含通道） | |||||||||||
| 流量補償、累積功能 | 0 | 無此功能 | ||||||||||
| 1 | 含多種累積補償功能 | |||||||||||
| PC通訊功能 | 0 | 無通訊接口 | ||||||||||
| 1 | RS232通訊接口 | |||||||||||
| 2 | RS485通訊接口 | |||||||||||
| USB接口（U盤轉存功能） | 0 | 無此功能 | ||||||||||
| 1 | USB數據轉存功能 | |||||||||||
| 儀表工作電源 | A | AC85～265V，45～55Hz | ||||||||||
| 附件 | 微型打印機（含電源） | |||||||||||
| 記錄儀上位管理軟件 | ||||||||||||
| RS485/RS232轉換模塊 | ||||||||||||
| 備注：16路無紙記錄儀輸入輸出通道數之和***多為16，130RG1頂多配6個報警繼電器/130RG2頂多配12個報警繼電器 | ||||||||||||
接線說明
VPR-130無紙記錄儀接線圖

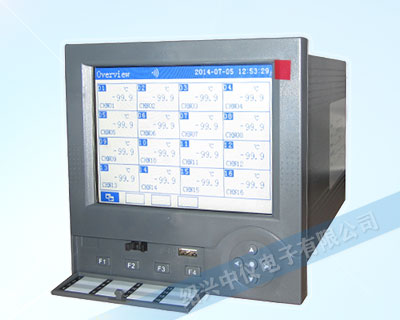

VPR-130RC藍屏無紙記錄儀
藍屏無紙記錄儀采用高亮度、寬視角的5.6英寸TFT液晶顯示屏，顯示清晰明了；采用超大容量的NAND FLASH作為歷史數據的存儲介質，真正實現無紙記錄儀強大的記錄功能；按鍵和旋鈕聯用使操作更靈活簡便，真正符合了工業人員的操作習慣。同時采用CF卡作為外部存儲介質，可將需要保存的數據通過CF卡轉存至計算機或其它設備中永久保存或打印。
VPR-130RC藍屏無紙記錄儀安裝方法
藍屏無紙記錄儀通過內存卡轉存數據，將無紙記錄儀上的記錄數據轉存到電腦上，用戶可用廠家提供的上位機數據管理軟件，對數據進行保存、處理等，在上位機上重現歷史數據和歷史曲線。采用RS-232C/RS-485通訊接口，可實現遠程監控，將無紙記錄儀上記錄的數據進行管理，省去了筆和紙張，節約了成本，縮短了時間。
