儀器儀表歸檔：已停產可替代新儀器
更新時間：2026年03月01日，不同批次，SWP-TSR200中長圖真彩無紙記錄儀外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
點擊查閱替代新產品：/xuanxing/133.htm
SWP-TSR200系列中長圖真彩無紙記錄儀是在多年開發及應用SWP系列無紙記錄儀基礎上推出的全新系列中長圖彩色無紙記錄儀，采用10.4英寸高清晰彩色TFT液晶顯示器，全新硬件結構，儀表抗干擾能力強，具有極高的性能價格比。
全新硬件結構、強抗擾設計
一體化鋁合金外殼、內部EMI抗干擾屏蔽隔離設計，完善的軟件功能，使TSR200系列儀表可靠性更高。
顯示功能
采用高分辨率的10.4英寸TFT真彩液晶顯示屏，人機界面友好，使用方便。
大容量FLASH存儲
內部采用大容量Flash Memory存儲數據，***大可擴展到192Mbit。
多通道采集及輸出
提供***多16路全隔離全可切信號輸入、12路DC24V饋電和16路繼電器輸出。
提供***多4通道變送輸出、4通道頻率輸入。
軟件功能強
帶通道運算功能、采集修正算法、內置漢字拼音輸入法。
可選配多語言顯示界面。
輕觸式面板按鍵，可設置按鍵發音，方便用戶進行各種的操作。
常用規格
安裝： 嵌入式儀表盤安裝(垂直儀表盤)，卡條式固定架。允許向后***大傾斜30°，左右水平。
儀表尺寸：288×288×240mm
開孔尺寸：281×281mm
儀表盤厚度：2－6mm
| 型號 | 規格代碼 | 附加規格代碼 | 說明 | ||
|---|---|---|---|---|---|
| SWP-TSR2 | □□ -□ -□ | /□□□ | SWP-TSR200系列中長圖無紙記錄儀 | ||
| SWP-TSR2A | SWP-TSR200系列增強型中長圖無紙記錄儀 | ||||
| 采集通道數 | 02 ~ 16(32) | 2 ~ 16 通道(增強型***多可采集32通道) | |||
| 存儲器 容量 | -1 | 64 Mbit （標準配置） | |||
| -2 | 128 Mbit | ||||
| -3 | 192 Mbit | ||||
| 顯示語言 | -0 | 簡體中文（標準配置） | |||
| -1 | 英文 | ||||
| -2 | 繁體中文 | ||||
| -3 | 多語言版(包括簡、繁和英文，可切換) | ||||
| 附加規格 | /J(1-12) | 常開觸點繼電器輸出路數 | |||
| /JB(1-8) | 常開/常閉觸點繼電器輸出路數 | ||||
| /P(1-6) | DC24V饋電路數 | ||||
| /C2 | RS-232接口 *1 | ||||
| /C3 | RS-485接口 *1 | ||||
| /AO(1-4) | 變送輸出通道數 | ||||
| /F(1-4) | 頻率輸入通道數 | ||||

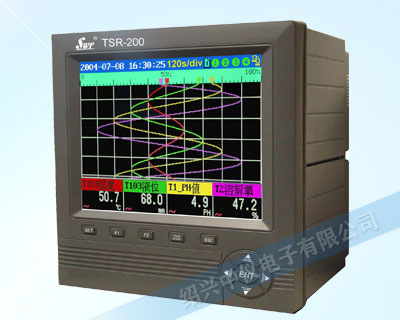

SWP-TSR200中長圖真彩無紙記錄儀
