模擬信號隔離器選型表

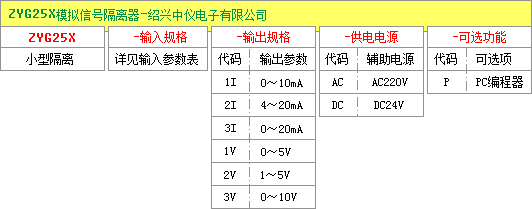

選型舉例：ZYG25X-11-2I-AC，意義：此用戶選用了ZYG25X系列模擬信號隔離器，產品輸入信號為DC1～5V，輸出為DC4～20mA，采用AC85～265V供電電源，無PC編程器。
輸入類型及量程表
| 代碼 | 信號類型 | 測量范圍 | ***小量程 | 代碼 | 信號類型 | 測量范圍 | ***小量程 |
|---|---|---|---|---|---|---|---|
| 00 | S | 0~1600℃ | 600℃ | 10 | 0~5V | - | - |
| 01 | R | 0~1600℃ | 600℃ | 11 | 1~5V | - | - |
| 02 | B | 200~1800℃ | 780℃ | 12 | 0~10V | - | - |
| 03 | K | 0~1300℃ | 120℃ | 13 | 0~10mA | - | - |
| 04 | N | 0~1300℃ | 120℃ | 14 | 0~20mA | - | - |
| 05 | E | 0~800℃ | 500℃ | 15 | 4~20mA | - | - |
| 06 | J | 0~650℃ | 100℃ | 16 | 0~100mV | - | - |
| 07 | T | 200~400℃ | 100℃ | 17 | 0~400Ω | - | - |
| 08 | PT100 | -200~850℃ | 50℃ | - | - | ||
| 09 | Cu50 | -50~150℃ | 50℃ | - | - |
模擬量信號隔離器電流輸入電阻：內置輸入電阻器內置輸入電阻器100Ω；電壓輸入電阻：≥500KΩ
產品輸出參數
| 輸出電流時 | 輸出電壓時 | 現場供電時 | |||
|---|---|---|---|---|---|
| 輸出范圍： | 4～20mA | 輸出范圍： | 1～5V | 配電電壓 | 22~26V |
| 負載電阻： | ≤250Ω | 負載電阻： | ≥250KΩ | 配電電流 | 30mA（短路保護） |
| 輸出范圍： | 0～10mA | 輸出范圍： | 0～10V | 模擬信號隔離器 | |
| 負載電阻： | ≤500Ω | 負載電阻： | ≥500KΩ | ||
模擬信號隔離器規格
| 產品結構 | 小型卡軌式，可高密度安裝 |
|---|---|
| 連接方式 | 產品采用8mm接線端子 |
| 端子螺絲材質 | 鐵表面鍍鎳，螺絲允許扭距小于0.8N·m |
| 機殼材質 | 產品采用耐燃性樹脂 |
| 隔離 | 通道絕緣，輸入-輸出-電源之間 |
| 電源指示燈 | 綠色LED，電源供電時亮 |
| 隔離器精度 | ±0.1%/25℃ |
|---|---|
| 溫度系數 | ±0.015%/℃ |
| 響應時間 | ≤0.5s（0~90%） |
| 電源電壓變動的影響 | ≤0.1%/允許電壓范圍 |
| 絕緣電阻 | 輸入-輸出-電源之間：100MΩ以上/DC500V |
| 隔離強度 | 輸入-輸出-電源-接地之間：DC1000V·1分鐘；AC1000V·1分鐘 |
| 負載電阻變化的影響 | ±0.1%/250Ω |
| 上電穩定時間 | 上電穩定時間為≤3s |
| 供電電源 | 波紋系數10%P-P以下，50Hz（±1）約2W |
| 使用溫度范圍 | -5~+55℃ |
| 使用濕度范圍 | 0~90%RH（無冷凝） |
| 安裝方式 | DIN35mm 標準導軌安裝 |
| 外形尺寸 | 25.4×108×47mm（寬*高*深） |
| 產品重量 | 模擬信號隔離器約200g |

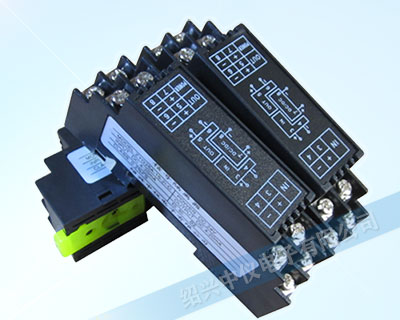

模擬信號隔離器工作原理
ZYG25X模擬信號隔離器是一種信號隔離裝置，將輸入單路或雙路電流或電壓信號，變送輸出隔離的單路或雙路線性的電流或電壓信號，并提高輸入、輸出、電源之間的電氣隔離性能。
