溫度變送器欄目：一體化|熱電偶|熱電阻溫度變送器，型號有：SBWZ、SBWR等系列
更新時間：2026年03月06日，不同批次，SBW□一體化溫度變送器外觀及包裝或許略有不同，出廠前均經過嚴格檢測。

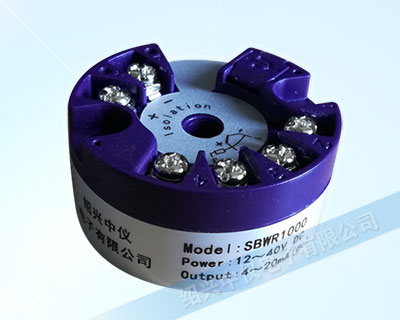

SBWZ/SBWR一體化溫度變送器用于熱電阻(RTD)、熱電偶(TC)信號輸入，二線制4～20mA模擬輸出，安裝于傳感器內部(Form B)。
作用與特點
○用于將溫度輸入信號轉換為4～20mA輸出信號。
○輸入：熱電阻(RTD)；熱電偶(TC)。
○配備我司的V1或V8串口編程線，通過PC上位機軟件對多種輸入類型、測量量程等參數進行組態。
○精度高，內置冷端補償。
○輸入與輸出不隔離。
| 信號輸入 | |
|---|---|
| 輸入信號 | 熱電阻(RTD)、熱電偶(TC) |
| 冷端補償溫度范圍 | -20～60℃ |
| 補償精度 | ±1℃ |
| 信號輸出 | |
| 輸出信號 | 4~20mA(輸入與輸出不隔離） |
| 負載電阻 | RL≤(Ue-12)/0.021 |
| 上、下限溢出報警輸出電流 | IH=21mA、IL=3.8mA |
| 供電電源 | |
| 供電電壓 | DC12~32V |
| 其它參數 | |
| 溫度漂移 | 0.01%FS/℃ |
| 響應時間 | 1s達到穩定值的90% |
| 使用環境溫度 | -20～55℃ |
| 電磁兼容性 | 符合GB/T18268工業設備應用要求（IEC 61326-1） |
輸入類型與傳輸精度
| 型號 | 類型 | 測量范圍 | ***小測量范圍 | 轉換精度(取較大值) |
|---|---|---|---|---|
| 熱電阻(RTD) | Pt100 | -200.0～850.0℃ | 20℃ | ±0.1%量程或±0.2℃ |
| Cu50 | -50.0～150.0℃ | 20℃ | ±0.1%量程或±0.2℃ | |
| 熱電偶(TC) | B | 400～1800℃ | 500℃ | ±0.1%量程或±1.5℃ |
| E | -100～1000℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| J | -100～1200℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| K | -180～1372℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| N | -180～1300℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| R | -50～1768℃ | 500℃ | ±0.1%量程或±1.5℃ | |
| S | -50～1768℃ | 500℃ | ±0.1%量程或±1.5℃ | |
| T | -200～400℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| Wre3-25 | 0～2315℃ | 500℃ | ±0.1%量程或±1.5℃ | |
| Wre5-26 | 0～2310℃ | 500℃ | ±0.1%量程或±1.5℃ |
說明：
1、以上精度數據是在環境溫度20℃±2℃的條件下測試所得。
2、輸出精度“%”是相對于設定的量程范圍。
3、熱電偶測量時還需要加上冷端補償誤差，內部冷端補償誤差≤±1℃。
一體化溫度變送器安裝于熱電阻或熱電偶頂端的接線盒內，使用螺釘固定，與現場溫度傳感器融于一體。

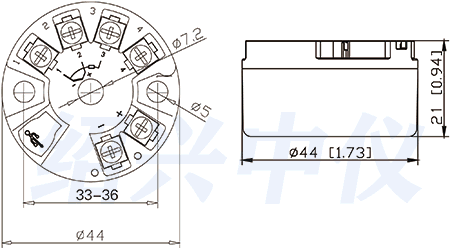

一體化溫度變送器接線方法圖

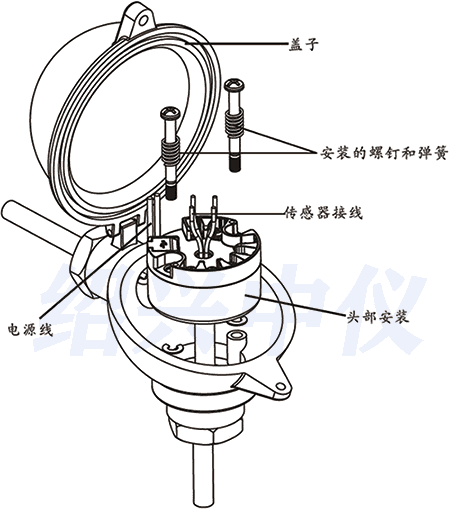

一體化溫度變送器安裝示意圖
一體化溫度變送器是一種集溫度測量、信號轉換和輸出為一體的智能化變送器。它采用熱電偶或熱電阻作為傳感器，將溫度信號轉換為標準信號，輸出給控制系統或顯示儀表，以實現對溫度的監測和控制。一體化溫度變送器具有以下特點：
1.高精度測量：該設備采用精密的溫度測量技術，具有高精度、高穩定性和抗干擾性能，能夠滿足各種復雜環境下的測量要求。
2.智能化設計：該設備采用智能化設計，具有自動補償、自動校準、自動線性化等功能，能夠自動適應各種復雜環境和工況。
3.多種信號輸出：該設備可提供多種信號輸出方式，包括模擬信號輸出、數字信號輸出等，可適應不同的應用場合和工程要求。
4.便捷的安裝和維護：該設備體積小巧、結構簡單，可直接安裝在被測體上，方便安裝和維護。
5.防護設計：該設備具有良好的防護設計，能夠抵御各種惡劣環境和振動干擾。
總之，一體化溫度變送器是一種高性能、高可靠性的溫度測量和傳輸設備，廣泛應用于化工、電力、冶金、機械制造等各個領域。它不僅提高了生產過程的自動化程度，還能夠保證產品質量和生產安全。
