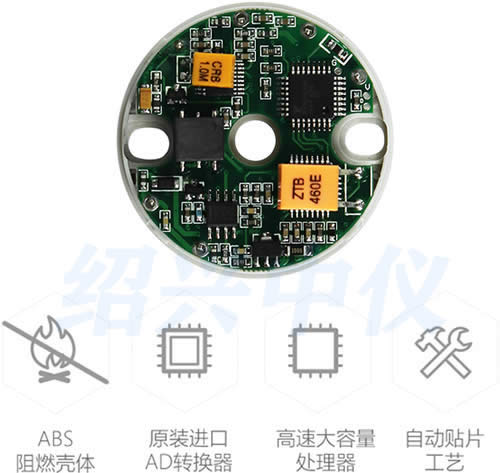

SBW215智能溫度變送器（HART）用于熱電阻(RTD)信號輸入，二線制4～20mA模擬輸出，安裝于傳感器內部(Form B)。
特性：輸入輸出隔離帶HART通訊、可通過HART貓或智能手操器，修改輸入信號類型及量程，精度高、穩定性好，適用各類熱電阻溫度傳感器。
特點：熱電阻輸入、熱電偶輸入、內置冷端補償、兩線制4~20mA輸出、DC24V供電、電氣隔離1500VAC。
| 輸入 | |
|---|---|
| 輸入信號 | 熱電阻、熱電偶 |
| 冷端補償溫度范圍 | -20～60℃ |
| 補償精度 | ±1℃ |
| 輸出 | |
| 輸出信號 | 4~20mA(疊加HART協議） |
| 負載電阻 | RL≤(Ue-12)/0.021 |
| 上、下限溢出報警輸出電流 | IH=21mA、IL=3.8mA |
| 電源 | |
| 供電電壓 | DC12~32V |
| 其它參數 | |
| 溫度漂移 | 0.0075%FS/℃ |
| 響應時間 | 700ms達到穩定值的90% |
| 使用環境溫度 | -25～70℃ |
| 儲藏溫度 | -40～100℃ |
| 絕緣強度（輸入/輸出之間） | 1500Vrms（1min，無火花） |
| 絕緣電阻（輸入/輸出之間） | ≥100MΩ（500VDC時） |
| 抗震性 | 4g/2~150Hz |
| 安裝角度 | 不限 |
| 安裝區域 | B型頂部盒式安裝 |
| 電磁兼容性 | 符合要求 |
輸入類型與傳輸精度
| 型號 | 類型 | 測量范圍 | ***小測量范圍 | 轉換精度(取較大值) |
|---|---|---|---|---|
熱電阻(RTD) | Pt100 | -200.0～850.0℃ | 20℃ | ±0.1%量程或±0.2℃ |
| Cu50 | -50.0～150.0℃ | 20℃ | ±0.1%量程或±0.2℃ | |
熱電偶(TC) | B | 400～1800℃ | 500℃ | ±0.1%量程或±1.5℃ |
| E | -100～1000℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| J | -100～1200℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| K | -180～1372℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| N | -180～1300℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| R | -50～1768℃ | 500℃ | ±0.1%量程或±1.5℃ | |
| S | -50～1768℃ | 500℃ | ±0.1%量程或±1.5℃ | |
| T | -200～400℃ | 50℃ | ±0.1%量程或±0.5℃ |
說明：
1、以上精度數據是在環境溫度20℃±2℃的條件下測試所得。
2、輸出精度“%”是相對于設定的量程范圍。
3、熱電偶測量時還需要加上冷端補償誤差，內部冷端補償誤差≤±1℃。
1、首先確定HART智能溫度變送器的輸入端和輸出端；
2、將熱電阻、熱電偶連接到溫度變送器的輸入端，注意正確接線；
3、兩線制溫度變送器的輸出信號4~20mA與DC24V供電電源為共用兩條線，如下圖正確接法。
4、HART智能溫度變送器安裝于熱電阻頂端的接線盒內，使用螺釘固定，與現場溫度傳感器融于一體。

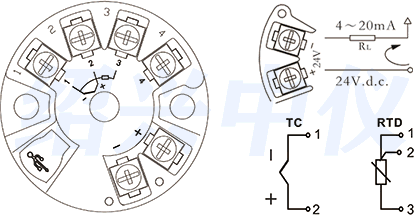

圖：隔離式熱電阻溫度變送器接線方法
注：RTD(鉑電阻)輸入，三根導線的電阻值必須相等；每根導線的電阻不能超過10歐。
以上就是HART智能溫度變送器怎么接線的方法說明

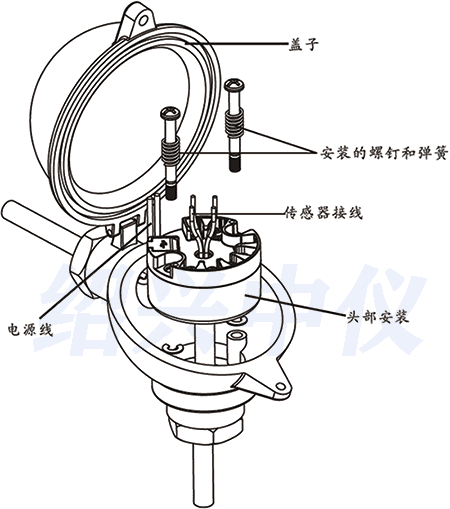

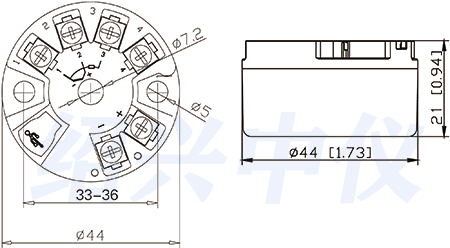

圖：HART智能溫度變送器安裝示意圖
智能溫度變送器工作原理
HART智能溫度變送器受溫度影響產生電阻或電勢效應，經轉換產生一個差動電壓信號。此信號經放大器放大，再經電壓、電流變換，輸出與量程相對應的 4-20mA的電流信號。變送器的線性化電路有兩種，均采用反饋方式。對熱電偶傳感器，用多段折線逼近法進行校正。一體化數字顯示溫度變送器有兩種顯示方式：LCD顯示的溫度變送器用兩線制方式輸出，LED顯示的溫度變送器用三線制方式輸出。
HART智能溫度變送器有哪些特點?
HART智能溫度變送器是DDZ系列儀表中的現場安裝式溫度變送器單元，與工業熱電偶配套使用，它采用二線制傳輸方式（兩根導線作為電源輸入和信號輸出的公用傳輸線）。將工業熱電偶信號轉換成與輸入信號或與溫度信號成線性的4-20mA、0-10mA的輸出信號。
熱電偶溫度變送器可直接安裝在熱電偶的接線盒內與之形成一體化結構，也稱之為熱電偶一體化溫度變送器。它作為新一代測溫儀表可廣泛應用與冶金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。
電磁兼容性：符合GB/T18268工業設備應用要求（IEC 61326-1）。
