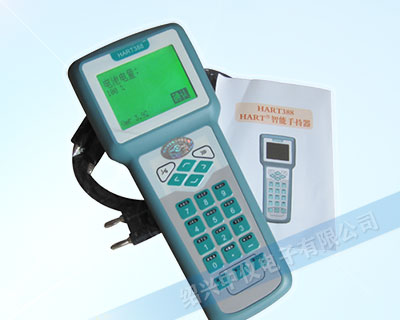

HART388手持器是支持HART協議設備的手持通訊器，主要用于工業現場對HART智能儀表進行組態、管理、維護、調整以及對運行過程中的儀表進行過程變量的監測，兼容性好。

HART388手持器符合HART協議的通訊手持器，可以與具有HART協議通訊功能的多種智能變送器在回路的任何接線端子點連接通訊；通過HART388手持接口可實現對符合HART協議的智能儀表進行調解，設定等操作。接口采用全漢化中文菜單提示，操作更方便。

技術知識

HART388手持器可支持符合標準的HART通訊，如羅斯蒙特1151、3051智能壓力變送器；橫河EJA智能壓力變送器（支持HART7）；紹興中儀3051智能壓力變送器；費爾巴斯CDS-3151智能壓力變送器；西門子智能壓力變送器；蘭煉LSⅢ智能壓力變送器；俄羅斯METRAN-49、100智能壓力變送器等。

·可對HART智能設備進行生產測試、診斷及檢驗等。

·可對HART智能設備在現場運行中組態、標定、診斷、維護、監視等。

·獲取現場HART儀表的生產廠商信息。

·了解HART儀表的工作狀態及故障信息。

·讀取儀表的輸出電流和過程變量。

·獲取有關傳感器的參數及輸出值。

·通信信號的連接：專用通訊線HART375L長1m左右(3.6ft)。

·通信線支持：1Km(0.62英里)(0.75～1.25mm2) 負載電阻:205～600Ω。

·負載電容：0.22uF以下 負載電感：3.3mH以下。

·與電源線的間距：15cm以上(避免平行走線)。

·顯示：2.8寸，128×64點陣液晶顯示。

·控制：開關（4個方向鍵，17個功能鍵）。

·電源：4只AA電池。

·尺寸：200×109×54mm(長×寬×厚)。

·符合HART協議通信標準

·支持主流儀表HART命令

·工作溫度范圍：0℃～50℃

·手持器重量不超過0.5Kg

·手持器顯示屏：翠綠液晶屏

功能說明

·基本功能：設定、調整、顯示各種參數，HART通信、恒定電流輸出、調零。

·附加功能：格式化保護，需要輸入密碼才能進行格式化、電池報警 LCD顯示的報警信息可提示電池電壓偏低、LCD對比度調節。

HART388手持器采用點陣式LCD液晶顯示屏（128×64），可顯示四行，每行8個點陣漢字，用來顯示通訊信息以及用戶的輸入值。可實現人機對話，界面友好，操作方便，顯示屏對比度可調。

·鍵盤功能

通信接口鍵盤采用薄膜式按鍵，具有一定的防水，防塵功能；包括一套完整的字母/數字鍵盤、八個專用功能鍵和三個字符轉換鍵。

·供電電源

HART388手持器供電電源有4節AA電池組成。HART388正常工作時（包括不間斷通信狀態）消耗電流約為40±5mA，有背光功能的通訊器在點亮背光時約需45mA電流。

·連接通訊

在24V電源、250Ω左右負載和變送器連接好后，HART388手持器頂部引出的兩個小夾子跨接在變送器或負載兩端，所連接的變送器必須具有HART通訊功能，才能建立HART通訊。如果現有的功能菜單不能滿足需要，可以根據要求進行定做。

·測試：

測試功能包括變送器測試和回路測試。其目的是驗證變送器、通訊器和回路是否工作正常。

·組態：組態是指對決定HART變送器如何工作的那些參數進行設定。

HART388手持器調試接線圖

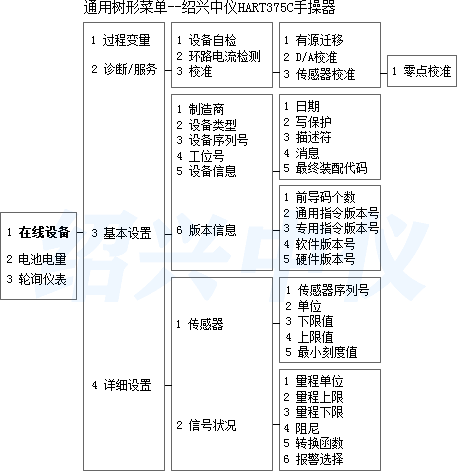

圖：HART388手持器菜單樹

HART388手持器使用說明
在24V電源、230∽500Ω負載和變送器連接好以后(下圖中黑粗線部分)，HART388頂部引出的兩個小夾子如下圖跨接在變送器或負載兩端，電氣連接工作就完成了。要想建立通信，下圖中的‘變送器’必須具有HART通信功能，而與具體生產廠家沒有關系。這就是說HART388的通信功能是完全開放的。

HART388手持器通信接口還可以在控制室，現場，或回路中任一端子接點處與變送器連接。但電源與接點之間必須有大于230Ω小于500Ω的電阻(該電阻的精度與通信效果關系很小)。接線無極性之分。

注意：接線端子只能等效地跨接在變送器兩端或負載電阻兩端，不能接在電源兩端。
