ZY-CWS11溫濕度變送器是一種裝有濕敏和熱感元件，能夠用來測量溫度和濕度的信號變送器裝置，它可將溫度和濕度信號采集出來，經過穩壓濾波、運算放大、非線性校正、V/I轉換、恒流及反向保護等電路處理后，轉換成與溫度和濕度成線性關系的電流信號或電壓信號輸出，也可以直接通過主控芯片進行485或232等接口輸出，溫濕度變送器由于體積小，性能穩定，精度高等特點，使它廣泛用于氣象、國防、科研、郵電、化工、環保、醫藥、賓館、糧食等物資倉儲、暖通空調等各種需要對空氣中的溫濕度進行測量和控制的領域。

技術參數

·測量介質：空氣

·溫度量程：-40℃～100℃(詳見選型表)

·濕度量程：0-100%RH

·供電電壓：12～28VDC（輸出0~10VDC時，供電為18~28V）

·輸出信號：4～20mA、0-5VDC、0-10VDC、RS485

·溫度誤差：±1℃

·濕度誤差：±5% RH （5%RH~95%RH）

·環境溫度：-30～85℃

·穩定性能：±1% FS/年

·防護等級：IP54

·***大功率：電流型≤(Us*0.02)W　電壓型≤(Us*0.008)W　數字型≤(Us*0.015)W {Us=供電電壓}

·負載特性：電流型負載≤{（Us-7）/0.02（Us=供電電壓）}Ω　電壓型負載≥100 kΩ

產品選型

使用說明

接線說明

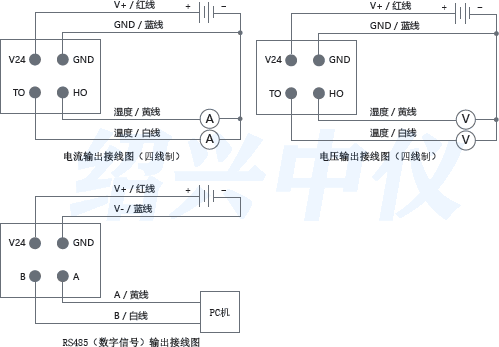

溫濕度變送器接線說明圖

安裝說明

1、溫濕度變送器的安裝高度為人體坐高或主要要求測量的環境區域；

2、避免在易于傳熱且會直接造成與待測區域產生溫差的地帶安裝，否則會造成溫濕度測量不準確；

3、安裝在環境穩定的區域，避免直接光照，遠離窗口及空調、暖氣等設備，避免直對窗口、房門；

4、盡量遠離大功率干擾設備，以免造成測量的不準確，如變頻器、電機等。

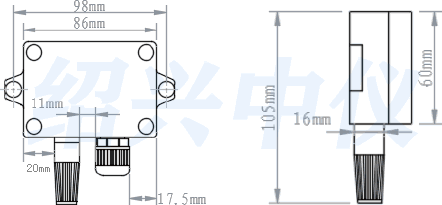

壁掛式溫濕度變送器安裝外形說明圖

溫濕度變送器是一種裝有濕敏和熱敏元件，能夠用來測量溫度和濕度的變送器裝置，有的帶有現場顯示，有的不帶有現場顯示。溫濕度變送器由于體積小，性能穩定等特點，被廣泛應用在生產生活的各個領域。

溫濕度變送器使用

廣泛適用于通訊機房， 倉庫樓宇以及自控等需要溫度監測的場所。 采用 標準工業接口4~20mA/0~10V/0~5V模擬量信號輸出，可接入現場數顯表、PLC、變頻器、工 控主機等設備， 安全可靠，安裝方便。

溫濕度變送器是一種裝有濕敏和熱感元件，能夠用來測量溫度和濕度的信號變送器裝置，它可將溫度和濕度信號采集出來，經過穩壓濾波、運算放大、非線性校正、V/I轉換、恒流及反向保護等電路處理后，轉換成與溫度和濕度成線性關系的電流信號或電壓信號輸出，也可以直接通過主控芯片進行485或232等接口輸出，溫濕度變送器由于體積小，性能穩定，精度高等特點，使它廣泛用于氣象、國防、科研、郵電、化工、環保、醫藥、賓館、糧食等物資倉儲、暖通空調等各種需要對空氣中的溫濕度進行測量和控制的領域。

產品特點

·采用瑞士SENSIRION溫濕度傳感器，長期穩定性好、全量程溫度補償。

·溫度測量傳感器工作的溫度范圍寬(-40℃～100℃）。

·低漂移，響應速度快。

·體積小，安裝方便，性能穩定。

·使用壽命長，抗干擾能力強。

·寬電壓供電、非線性修正、精度高。

·接線反向和過壓保護、限流保護。

·適用于室內環境溫濕度測量，非防爆一般現場。

溫濕度變送器怎么用？

4-20mA電流輸出接線圖

0-5V電壓輸出接線圖

RS485輸出接線說明圖

安裝說明

1、溫濕度變送器的安裝高度為人體坐高或主要要求測量的環境區域；

2、避免在易于傳熱且會直接造成與待測區域產生溫差的地帶安裝，否則會造成溫濕度測量不準確；

3、安裝在環境穩定的區域，避免直接光照，遠離窗口及空調、暖氣等設備，避免直對窗口、房門；

4、盡量遠離大功率干擾設備，以免造成測量的不準確，如變頻器、電機等。

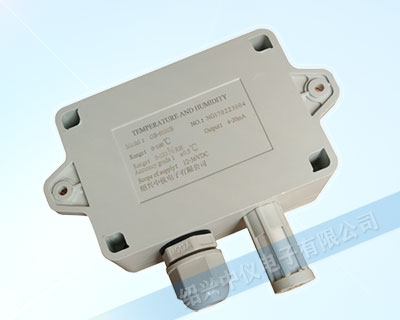

ZY-CWS11溫濕度變送器廠家
