電廠有功功率變送器型號有FPW101、FPW201、FPW301系列等...

FPW/FPK用一組信號輸入，便可測量有功功率、無功功率。有功功率、無功功率對應的兩個直流輸出是隔離的。

技術參數

◆準確度等級：0.2％

◆長期穩定度：≤±0.2%/年，無累計誤差

◆溫度影響：≤100ppm/℃

◆響應時間：＜400ms

◆輸出紋波：＜0.4% (峰-峰值)

◆輸入功耗：電流＜0.2VA，電壓＜0.1VA

◆工作頻率：標稱頻率±10%

◆輸出負載：

　電流輸出 額定10V壓降 ***大15V壓降（可選）

　電壓輸出 額定2mAzui大 5mA輸出

◆輸出負載影響：＜0.1% （額定負載范圍內）

◆輔助電源：額定電壓 80%-120% 額定頻率 90%-110%

◆允許過量輸入：

　電流 3倍連續 10倍30秒 50倍1秒，

　電壓 ***大2倍連續

◆電壓試驗：輸入/輸出/電源與外殼之間2kV AC1minIEC688

◆沖擊試驗：ANSI C37.90a/1973 ，IEC 255-4（5kV 1.2/50us脈沖電壓）

◆校正幅度：滿度***小±3%，零點***小±1%

◆磁場影響：0.4kA/m 磁場強度變化＜0.05%

◆工作條件：溫度-10～55℃ 相對濕度 ≤95% 無凝露

◆貯藏條件：溫度-40～70℃ 相對濕度 ≤95% 無凝露

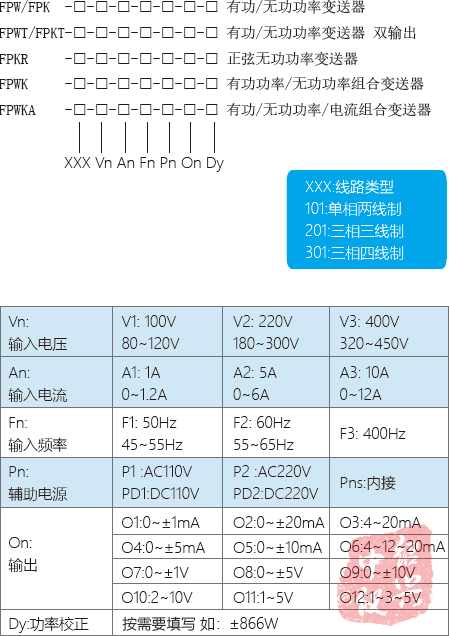

選型參數

FPW有功/FPK無功功率變送器

常用型號：

1、FPW201-V3-A2-F1-P2-O3，鐵殼功率變送器，輸入三相三線380V/5A/50Hz，輸出4~20mA，供電電源AC220V。

2、FPW301-V2-A1-F1-P2-O3，鐵殼功率變送器，輸入三相四線220V/1A/50Hz，輸出4-20mA，供電AC220V。

3、FPK301-V2-A1-F1-P2-O3：鐵殼功率變送器，輸入三相四線220V/1A/50Hz，輸出4-20mA，電源：AC220V。

模擬輸出 輸入、輸出、電源三個端口相互隔離。

線性好，精度高。

自動調零和優良的溫度特性保證了儀器的長期穩定性，使變送器免于定期校準。

所有參數都經過數字校準。摒棄了常規的電位器模擬調節，簡化了硬件電路，提高了整機的可靠性和穩定性。

完善的電磁兼容設計，抗電磁干擾能力強。

充分采用SMT器件，使產品具有體積小、功耗低、重量輕等優點。

電廠有功功率變送器校驗規程

數字輸出

輸入與電源和輸出隔離。對于采用光纖傳輸的電力傳輸器，光纖不僅起到傳輸的作用，還起到隔離的作用。并且可以完全避免傳輸鏈路的損耗和干擾，適用于各種復雜電磁環境下的高精度測量；

數字輸出變送器，方便網絡化、智能化應用。

數字輸出功率變送器可與變送系統、上位機組成虛擬儀表。圖形圖形、餅圖、矢量圖等顯示方式。

電廠有功功率變送器工作原理

三相交流輸入信號經過三相隔離采樣電路后，形成三相電流信號和三相電壓信號的共地跟蹤電壓信號。 A/D轉換器在單片機的控制下，對其進行多點同步采樣。得到的數據由DSP器件根據被測信號的三相有功功率（數字量）的電學原理進行計算，然后通過DSP將代表三相功率的數字信號轉換成模擬量/A變換器，經校準放大器放大，校準后形成直流電壓輸出VZ； VZ輸出經過專用厚膜集成V/I轉換器形成0-20mA或4-20mA直流電流輸出IZ。

該系列產品的關鍵是計算機軟件和運行速度。為了保證功率測量的真實性，需要保證所有的電壓和電流信號同時被采樣；為了保證功率測量的準確性，需要保證在一個正弦波時間間隔內有足夠的采樣點（一般來說，采樣點數應大于20個）。大量的采樣點和大量的數據對計算速度提出了很高的要求，必須保證計算程序在一個正弦波周期內完成所有計算。

電廠有功功率變送器量程計算

在計算機軟件控制下，傳感器可以直接輸出測得的功率數據，

三相三線電路：P=UAB×IA×COSφ+UBC×IB×COSφ

三相四線電路：P=UA×IA×COSφ+UB×IB×COSφ+UC×IC×COSφ
