液位變送器：水位測量儀，投入式液位計，高溫鎧裝型，4-mA輸出，數顯式

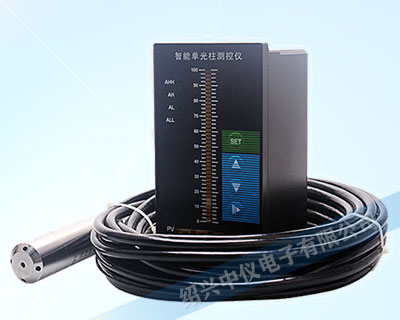

更新時間：2026年03月07日，不同批次，ZYK24自動水位控制系統外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
自動水位控制系統是指通過機械式或電子式的方法來進行高低水位的控制，可以控制電磁閥、水泵等，成為水位自動控制器或水位報警器，從而來實現半自動化或者全自動化。
經濟型水位自動控制系統的組成：
1、ZYK24系列投入式水位變送器
| 選型參數 | |||||||
|---|---|---|---|---|---|---|---|
| ZYK24 | 常規式 | ||||||
| ZYK24K | 鎧裝式 | ||||||
| 量程 | I□ | 如0~1m、0~5m、0~10m、0~n(n<100m) | |||||
| 輸出信號 | O□ | 1 | 0~5V | ||||
| 2 | 4~20mA | ||||||
| 3 | 0~10mA | ||||||
| n | 其它注明 | ||||||
| 準確度 | A□ | 1 | 0.25%（可省略） | ||||
| 2 | 0.5% | ||||||
| 探頭類型 | T□ | 1 | 常規型（可省略） | ||||
| 2 | 防腐型 | ||||||
| 顯示方式 | X | 1 | 無接線盒無顯示 | ||||
| 2 | 帶接線盒無顯示 | ||||||
| 3 | LED數字量程顯示 | ||||||
| 4 | LED線性0~100%指示 | ||||||
| 5 | LCD數字量程顯示 | ||||||
| 6 | LCD數字0~100%顯示 | ||||||
2、ZY-T803水位顯示控制儀
| 產品型號 | 參數代碼 | 水位顯示控制儀參數說明 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ZY-T | □□□－□□－□□－□□－□□ | ||||||||||
| 外形特征 | 8 | 160×80mm(橫)；80×160mm(豎) | |||||||||
| 控制作用 | 01 03 04 | 測量顯示 三位式控制 四限控制或四限報警輸出 | |||||||||
| 通訊方式 | □ | 請參見"通訊方式" | |||||||||
| 輸出方式 | □ | 請參見"變送輸出方式" | |||||||||
| 輸入類型 | □□ | 請參見"輸入類型" | |||||||||
| di一報警方式 | N H L | 無報警（可省略） 上限控制/報警（四限控制/報警2H） 下限控制/報警（四限控制/報警2L） | |||||||||
| 第二報警方式 | N H L | 無報警（可省略） 上限控制/報警（四限控制/報警2H） 下限控制/報警（四限控制/報警2L） | |||||||||
| 饋電輸出 | P | DC24V饋電輸出 | |||||||||
| 供電方式 | W T 省略 | DC24V供電 AC90～265V供電（開關電源） AC220V供電（線性電源，可省略） | |||||||||
| 顯示方式 | X 省略 | 橫式水位顯示控制儀 豎式水位顯示控制儀 | |||||||||
3、ZYS-X803閃光報警儀
八路閃光報警器是一種接點式聲光報警顯示儀表，具有電路簡單、元件少、可靠性高、抗干擾能力強、低功耗、低噪聲、EMC電磁兼容等特點，廣泛運用于電力、石化、冶金、輕工、制藥、航空等諸多領域。
ZYS-X803智能閃光報警儀可與各種控制儀表或其他接點式控制檢測儀表配套使用。可同時檢測八路輸入信號，八路信號均采用大規模、高亮度數碼管分別顯示各通道的當前狀態值。
自動水位控制系統工作原理
采用投入式液位變送器測量水位高度，將信號傳輸至水位控制儀中顯示實時水位數據，并可設定水位的上下限報警值，如若測得的水位超過設定值，通過閃光報警儀進行聲音與閃光同時報警。
自動水位控制系統在水池給水系統中應用
自動水位控制系統在水池給水控制系統中，主機安裝在水池，從機安裝在水源泵房。工作中，主機實時檢測水池水深信號，并短信指令從機控制水泵，上限啟泵，下限停泵。如果水池水位超過上上限、或低于下下限，主機短信通知管理員，如果水泵故障，從機短信通知管理員。管理員可現場查看，或編發短信指令，強制啟、停水泵。
自動水位控制系統在水塔給水系統中應用
在水塔給水控制系統中，主主機安裝在水塔，副主機安裝在水池泵房。工作中，主主機實時檢測水塔水深信號，并短信指令副主機控制水泵，上限啟泵，下限停泵。副主機實時檢測水池水深信號，輔助控制水泵，下限停泵（缺水保護）。如果水塔水位超過上上限、或低于下下限，主主機短信通知管理員，如果水池水位低于下下限，或水泵故障，副主機短信通知管理員。管理員可現場查看，或編發短信指令，強制啟、停水泵。
自動水位控制系統在排水系統中應用
在排水控制系統中，主機安裝在泵房。工作中，主機實時檢測水深信號，并控制水泵，上限啟泵，下限停泵。如果水位超過上上限、或低于下下限、或水泵故障，主機通過短信通知管理員，管理員可現場查看，或編發短信指令，強制啟、停水泵。
排水泵站遠程監控系統適用于城市排水泵站的遠程監控及管理。泵站管理人員可以在泵站管理處的監控中心遠程監測站內格柵機的工作狀態、污水池水位、提升泵組工作狀態、出站流量、池內有害氣體濃度等；支持手動控制、自動控制、遠程控制格柵機、排風機及提升泵的啟停；圖像監視站內全景及重要的工位。
