FPAX三相電流變送器是一種能將被測三相交流電流轉換成按線性比例輸出的直流電流或電壓的儀器。配以相應的指示儀表或裝置，可在電力系統交流電路中實現對電流的測量和控制，可同時測量三路交流電流。

FPAR、FPVR 與FPA、FPV、FPAX、FPVX 的區別是真有效值變換，不隨波形畸變影響測量精度，因此特別適用于波形畸變嚴重的地區。

選型參數

圖：FPA鐵殼交流電流變送器型號表

常用型號：FPA-A2-F1-P2-O3，FPA-A2-F1-PD1-03。

技術參數

◆ 準確度等級：0.2％

◆ 長期穩定度：≤±0.2%/年，無累計誤差

◆ 溫度影響：≤100ppm/℃

◆ 響應時間：＜400ms

◆ 輸出紋波：＜0.4% (峰-峰值)

◆ 輸入功耗：電流＜0.2VA，電壓＜0.1VA

◆ 工作頻率：標稱頻率±10%

◆ 輸出負載：

　·電流輸出 額定10V壓降，***大15V壓降（可選）

　·電壓輸出 額定2mA，***大5mA輸出

◆ 輸出負載影響：＜0.1% （額定負載范圍內）

◆ 輔助電源：額定電壓 80%~120% 額定頻率 90%~110%

◆ 允許過量輸入：

　·電流 3倍連續 10倍30秒 50倍1秒，

　·電壓 ***大2倍連續

◆ 電壓試驗：輸入/輸出/電源與外殼之間2kV AC1minIEC688

◆ 沖擊試驗：ANSI C37.90a/1973 ，IEC 255-4（5kV 1.2/50us脈沖電壓）

◆ 校正幅度：滿度***小±3%，零點***小±1%

◆ 磁場影響：0.4kA/m 磁場強度變化＜0.05%

◆ 工作條件：溫度-10～55℃ 相對濕度 ≤95% 無凝露

◆ 貯藏條件：溫度-40～70℃ 相對濕度 ≤95% 無凝露

使用說明

鐵殼電流變送器說明圖

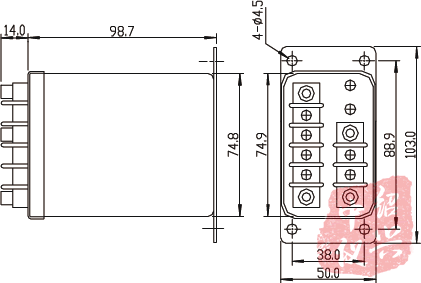

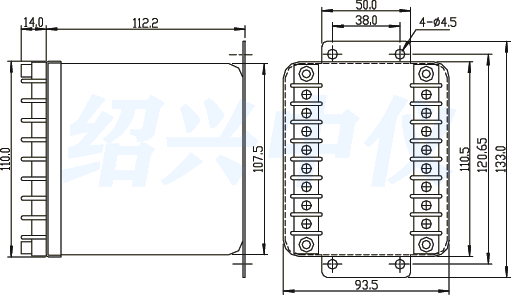

圖：鐵殼交流變送器安裝規格

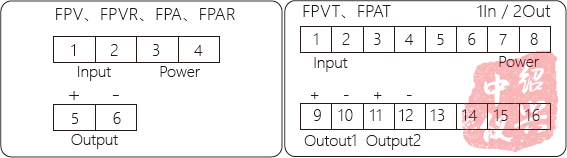

圖：鐵殼電流變送器安裝說明

FPAX三相交流電流變送器依電廠要求制作的一款高效能電量變送器，外殼為金屬外殼，屏蔽效果好，抗干擾強，電路板為加厚電路板，特別適用于可靠性要求高的場合。

FPAX三相電流變送器（鐵殼）安裝注意事項

1、確認規格貼紙上所標示規格與所訂購是否相同。

2、輸入電流是否在規格范圍內。

3、注意工作電源是否正確并接正確端子；請務必根據變送器接線圖接線。

4、變送器輸入接PT的二次輸出。

5、本使用說明中的內容如與網站、樣本等資料有不符之處，以本說明書為準。

FPAX三相電流變送器使用說明

本說明書并非此類產品通用說明書，內容如有變動，恕不另行通知。產品所附說明書均與產品規格一致。

客戶正常使用本產品，自購買日期開始壹年內，本公司免費提供保修服務。
