ZYC-I單相數顯電流表采用交流采樣技術，能測量電網中的單相電流/三相電流，可通過面板按鍵設置倍率，性?xún)r(jià)比極高。

紹興中儀ZYC系列數顯電流電壓表具有安裝方便、接線簡單、維護便利、工程量小、現場可編程設置輸入?yún)?shù)等特點，并且能夠完成與業界不同PLC，工控計算機的組網通信。

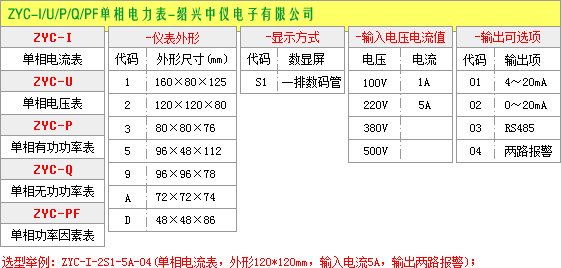

選型說明

·ZYC-I-1S1(220V/1A)-O4單相數顯電流表：外形尺寸160*80mm，輸入AC220V/1A，輸出兩路報警，單相LED數碼管顯示。

主要參數說明

·測量：?jiǎn)蜗嚯娏?ZYC-I)或單相電壓(ZYC-U)；
·顯示：一排LED數碼顯示(單相)/三排LED同時顯示A、B、C三相電流(三相)；
·用途：適用于電力電網，自動化控制系統。主要測量電網中的電流參量；
·擴展：在輸入電流超過AC5A以上需配電流互感器，可通過儀表設置電流變比；
·選配：RS-485通訊接口、變送輸出(DC4～20mA、DC0～20mA)、上下限報警功能。
·可編程功能：可任意設定通訊地址，波特率等參數
·精度等級：0.5級
·顯示位數：四位
·標稱輸入：電流1A、5A；電壓400V。
·過量程：電流持續1.2倍，瞬時電流10倍/5秒
·頻率：50Hz±10%
·輔助電源：AC/DC 85~264V
·功耗：＜5VA
·絕緣強度：2kVmin.2mA
·絕緣電阻：≥50MΩ
·工作條件：環境溫度：-25～55℃，相對濕度≤98%，無腐蝕氣體場所。

單相電流表使用說明

數顯電流表變比設定

數顯電流表電流變比選擇：電流互感器變比的選擇是根據要測量電流的范圍來選，還有是根據主回路電流變化選型。電流互感器一次電流/二次電流（額定5A）。舉例說明，100/5變比（20倍）的互感器，是將100A的電流變成5A的電流輸入電流表，此時在數顯電流表中將“電流變比”選項設定為20，電流表顯示實際測量的數值。紹興中儀生產的ZYC-I/3I系列數顯電流表支持電流變比自由設定。

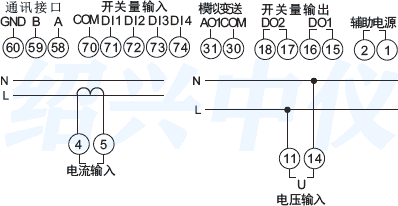

單相數顯電流表接線圖

隨機配件

數顯電流/電壓表一只，安裝支架一副，合格證一枚，說明書一份；由于批次不同，產品外觀及包裝或許會略有不同；本公司產品出廠前都會經過嚴格檢測及老化，質量保證。

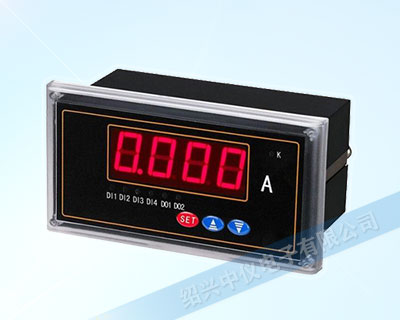

ZYC-I單相數顯電流表，電量監測儀，

數顯電流表設置的做法：

1、電流變比設置。

2、模擬量或脈沖量設置。

3、通訊地址和波特率設置。

4、報警值設置。

數顯電流表怎么調參數一般都比較簡單，充其量就是電流變比設置，模擬量或脈沖量設置，通訊地址和波特率設置，報警值設置。
