XMT-J4四路溫度控制儀可以同時配接4路傳感器,獨立的自整定模式和獨立的PID參數,同時控制4路溫度,可與計算機RS485串口通訊或驅動微打定時打印,通訊協議采用國際通用的MODBUSRTU協議,能與PLC或觸摸屏構成集中控制管理系統。
1、 輸入類型:CU50(-50.0~150.0℃)、Pt100(-199.9~600.0℃)、K(0~1300℃)、
E(0~700.0℃)、J(0~900.0℃)、T(-200~400.0℃)、S(0~1600℃)、
R(0~1700℃)、WR25(0~2300℃)、N(0~1200℃)、B(0~1800℃)
*所配傳感器必須為隔離型的(即傳感器2根引線與外部金屬保護管是絕緣的)。
2、控制方式:二位式控制、PID控制
3、輸出規格:繼電器240V 5A(阻性負載) 或者 9V/20MA的SSR固態繼電器觸發信號
4、測量精度:±0.5F?S±1字,附加冷端補嘗誤差±1℃
5、工作電源:AC220V 50Hz 功耗:小于4W
6、工作環境:0~50℃,相對濕度≤85%RH,無腐蝕性及無強電磁輻射場合
7、外型尺寸:XMT:160×80×130 開孔尺寸:152×76 mm;XMTA: 96×96×130 開孔尺寸:92×92mm;
XMT-J400四路溫度數顯表選型。
XMT□-J4□ □ □ □
“□1”:巡檢儀外型:A:96×96×110mm 開孔:92×92mm或外形160×80×120mm 開孔:152×76mm(可省略)。
“□2”:主控類型:Z無輸出,4為繼電器。
“□3”:報警輸出數量:‘0’無報警,‘1’1個公共,‘4’4個獨立。
“□4”:D帶微型打印機,R4RS485串口通訊,‘空格’無此功能。
“□5”:輸入類型:W為熱電偶/熱電阻,WV為模擬量如4-20mA。

注 :
1、儀表RS485通訊時對應接‘VA+’、‘VB-’;
2、儀表RS232通訊時對應接‘R’、‘T’、‘地’;
3、儀表打印功能與通訊功能不能同時兼有,二者選其一。
儀表使用
1、一級菜單設置
按XMT-J400四路溫度數顯表功能鍵(SET鍵)3秒,進入一級菜單,此時‘第1路顯示窗’和‘第2路顯示窗’分別顯示參數符號和參數值,可分別按?(移位鍵)、▲、▼三鍵來更改參數值,修改完成后按SET鍵保存進入下一個參數;同樣方法修改其它參數。
2、二級菜單設置
各通道參數分別按CH1、CH2、CH3、CH4三秒進入相對應的通道菜單項,可按?、▲、▼三鍵來更改參數值修改完成后按SET鍵保存進入下一個參數;

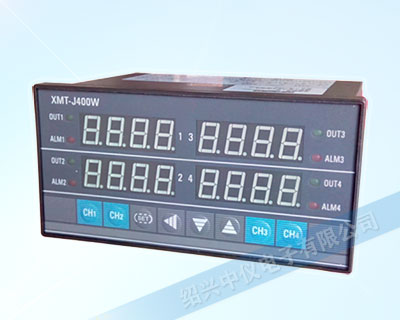

XMT-J400四路溫度數顯表
A、電壓輸入:輸入電壓應不高于產品的額定輸入電壓(100V或400V),否則應考慮使用PT,在電壓輸入端須安裝1A保險絲。
B、電流輸入:標準額定輸入電流為5A,大于5A的情況應使用外部CT。如果使用的CT上連有其它儀表,接線應采用串接方式,去除產品的電流輸入連線之前,一定要先斷開CT一次回路或者短接二次回路。建議使用接線排,不要直接接CT,以便于拆裝。
C、要確保輸入電壓、電流相對應,相序一致,方向一致;否則會出現數值和符號錯誤!(功率和電能)
D、儀表輸入網絡的配置根據系統的CT個數決定,在2個CT的情況下,選擇三相三線兩元件方式;在3個CT的情況下,選擇三相四線三元件方式。儀表接線、儀表編程中設置的輸入網絡NET應該同所測量的負載的接線方式一致,不然會導致儀表測量的電壓或功率不正確。其中在三相三線中,電壓測量和顯示的為線電壓;而在三相四線中,電壓測量顯示的為相電壓。
四路數顯表工作原理
XMT-J4四路數顯表是一種具有模數轉換器并以十進制數碼形式顯示被測變量值的儀表,它與各種傳感器、配送器配套,可以顯示出各種不同的參數。數字式儀表具有精度高、功能全、速度快、抗干擾能力強等優點,體積小、耗電低、讀數直觀,且能將測量結果以數字形式輸入計算機,從而實現生產過程自動化。
