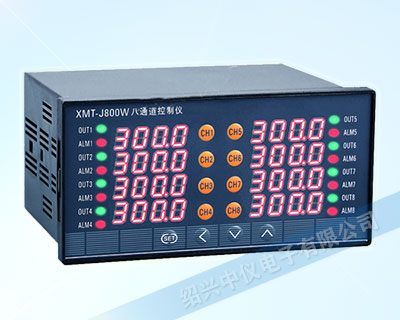

XMT-J800W型八路溫度顯示控制儀可以同時配接八路傳感器，獨立的自整定模式和獨立的PID參數，同時控制八路溫度，可與計算機RS485串口通訊，通訊協議采用國際通用的Modbus RTU協議，能與PC、PLC或觸摸屏構成集中控制管理系統。

技術性能

1、輸入類型：CU50（-50.0～150.0℃）、Pt100（-199.9～600.0℃）、K（0～1300℃）、E（0～700.0℃）、J（0～900.0℃）、T（-200～400.0℃）、S（0～1600℃）、R（0～1700℃）、WR25（0～2300℃）、N（0～1200℃）、B（0～1800℃）

*所配傳感器必須為隔離型的（即傳感器2根引線與外部金屬保護管是絕緣的）。

2、控制方式：二位式控制、PID控制

3、輸出方式：繼電器觸點容量為240V 5A(阻性負載)； 固態繼電器觸發信號為20MA/9V。

4、測量精度：±0.5F·S±1字，附加冷端補嘗誤差±1℃

5、工作電源：AC220V 50Hz 功耗：小于5W

6、工作環境：0~50℃，相對濕度≤85％RH，無腐蝕性及無強電磁輻射場合

7、外型尺寸：160×80×130，開孔尺寸：152×76mm

儀表特點

八個通道獨立控制

一臺八路溫度顯示控制儀可同時控制八個通道的溫度，相當于一個儀表集成八個單通道儀表的功能。可以同時配接八路傳感器，獨立的自整定模式和獨立的PID參數。

支持多種信號輸入

8路溫度顯示控制儀具有很強的通用性，可支持多種傳感器，滿足各個領域不同的測控需求。K、E、J、S、CU50、PT100等分度號傳感器都能通用。如有要求也可支持0-5V、4-20MA信號輸入。

注意：該儀表必須配接隔離型傳感器（即傳感器的兩根引線與外部金屬保護管是絕緣的)

通訊功能（可選配)

RS485通訊，采用Modbus Rtu協議，可與組態王、昆侖通泰MCGS、Wincc等組態軟件連接，也可與易控、威綸通、eView、Kinco步科、顯控、信捷等工業觸摸屏連接，可與西門子S7-200、三菱PLC、S7-300等連接，通過串口線將儀表采集的溫度數據傳輸給上位機，也可直接在上位機發各種指令給儀表。提供通訊協議，客戶可自己開發上位機，輕輕松松即可組成DCS系統。

選型說明

使用說明

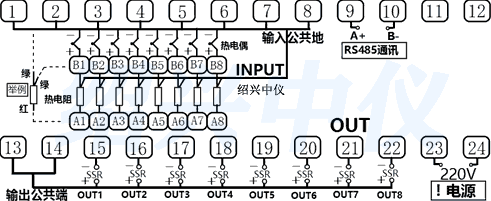

認真閱讀隨機使用說明書，按照下述接線圖正確接線后方可開機。

XMT-J800八路溫度顯示控制儀，數字顯示控制儀，

8路溫度顯示控制儀操作說明

公共菜單設置方法（公共參數）

按功能鍵（SET鍵）3秒，進入公共菜單，此時‘第1路顯示窗’和‘第2路顯示窗’分別顯示參數符號和參數值，可分別按?（光標移位鍵）、▲（加鍵）、▼（減鍵）三鍵來更改參數值，修改完成后按SET鍵保存進入下一個參數；同樣方法修改其它參數。

除了<菜單參數表格>中的各寄存器地址外，下面一些常用參數我們單獨列出在一個連續的地址區間中，方便上位機通訊讀寫，下表中的各寄存器地址***多只支持連續快捷讀3個字。（注意：除下表中的地址只支持連讀3個字外，本說明書中其他寄存器地址都支持連讀8個字）

通訊補充說明

1、上位機對XMT-J800八路溫度顯示控制儀寫數據的程序部分應按儀表的規格加入?yún)?shù)限幅功能，以防超范圍的數據寫入儀表，使其不能正常工作，各參數代碼、寄存器地址及范圍見前面《儀表說明書》中的菜單表格。

2、上位機發讀或?qū)懼噶畹拈g隔時間應大于或等于0.2秒，太短儀表可能來不及應答。

3、測量值為32767（7FFFH）表示HH（超上量程），為32512（7F00H）表示LL（超下量程）

4、除了CRC校驗字節低位在前外，其它所有雙字節均高位在前。

5、儀表未發送小數點信息，編上位機程序時應根據需要設置。

6、單條總線掛載20臺以下通訊質量較穩定。如需掛載更多時，為保證通訊穩定性***好接485中繼器。

7、因市面上有些modbus智能設備的參數寄存器地址的首地址是從1開始、有些是從0開始（本儀表從0開始）。故在與有些組態軟件或觸摸屏通訊時，上面表格中儀表的所有參數寄存器地址需要加1才能正確讀寫。

八路溫度顯示控制儀使用方法

測量顯示

八路溫度顯示控制儀可測量電網中的電力參數有:Ua、Ub、Uc(相電壓);Uab、Ubc、Uea(線電壓)Ia、Ib、Ic(電流);Pa、Pb、Pc、Ps(每相有功功率和總有功功率);Qa、Qb、Qc、Qs(每相無功功率和總無功功率);PFs(總功率因數);Ss(總視在功率);FR(頻率)以及有功(無功)電能，所有的測量電量參數全部保存儀表內部的電量信息表中，通過儀表的數字通訊接口可訪問采集這些數據。而對于不同的型號的儀表，其顯示內容和方式卻可能不一致，請參考具體的說明。

顯示方式:

可設置XS1控制字用來編程設置通常狀態下顯示內容，XS1=0表示自動循環顯示，1(三相電壓)，2(三相電流)，3(有功功率、無功功率、功率因數)，4(頻率)，5(有功電能信息)，6(無功電能信息)。

編程操作

在編程操作下，儀表提供了設置(SET)、輸入(INPT)、通訊(CONN)三大類輸入設置菜單項目，采用LED顯示的分層菜單結構管理方式:第1排LED顯示第1層菜單信息;第2排LED顯示第2層菜單信息，第3排LED提供第3層菜單信息。

鍵盤的編程操作采用四個按鍵的操作方式，即:左右移動鍵"←"、"→"，菜單進入或上回退"MENU"鍵、選擇確定" " 來完成上述功能的的有操作。
