更新時間：2026年03月07日，不同批次，ZYK40耐高溫擴散硅壓力變送器外觀及包裝或許略有不同，出廠前均經過嚴格檢測。

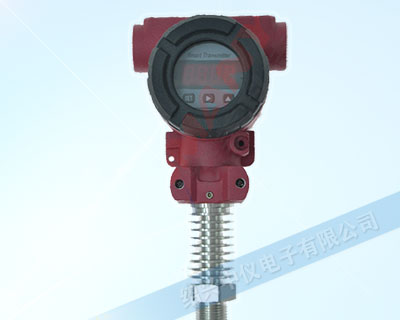

ZYK40耐高溫擴散硅壓力變送器在原變送器的基礎上加裝散熱裝置，可耐120℃。
ZYK40擴散硅壓力變送器采用經過計算機自動測試并用激光調阻工藝，進行了寬溫度范圍的零點和靈敏度補償，帶不銹鋼隔離膜片的OEM壓阻式傳感器作為信號測量元件，傳感器信號經過信號處理電路后轉換為標準信號輸出，產品經過了老化及穩定性考核等工藝嚴格篩選，性能穩定。
ZYK40擴散硅壓力變送器適用于石油、化工、冶金、電力、輕工、紡織、建材、水文地質、食品、醫藥、環境控制等行業的過程控制和壓力測量。
| ZYK4 | 擴散硅壓力變送器 | ||||
|---|---|---|---|---|---|
| 代碼 | 測量范圍 | 代碼 | 測量范圍 | ||
| 02 | 0～1kPa～2.5kPa | 11 | 0～350kPa～1.0MPa | ||
| 03 | 0～2.5kPa～7kPa | 12 | 0～700kPa～2.0MPa | ||
| 04 | 0～7kPa～20kPa | 13 | 0～1.0MPa～3.5MPa | ||
| 05 | 0～10kPa～35kPa | 14 | 0～2.0MPa～7.0MPa | ||
| 06 | 0～20kPa～70kPa | 15 | 0～3.5MPa～10MPa | ||
| 07 | 0～35kPa～100kPa | 16 | 0～7.0MPa～20MPa | ||
| 08 | 0～70kPa～200kPa | 17 | 0～10MPa～35MPa | ||
| 09 | 0～100kPa～350kPa | 18 | 0～20MPa～60MPa | ||
| 10 | 0～200kPa～700kPa | 19 | 0～35MPa～100MPa | ||
| 代碼 | 輸出信號 | 代碼 | 輸出信號 | ||
| A1 | 4~20mA | V3 | 0~10V | ||
| V1 | 0~5V | E | 4~20mA+HART | ||
| V2 | 1~5V | M | 4~20mA+RS485 | ||
| 代碼 | 產品精度 | ||||
| 1 | 0.1 | ||||
| 2 | 0.25 | ||||
| 3 | 0.5（常規默認） | ||||
| 代碼 | 附加功能 | ||||
| M3 | 3 1/2 位LED數顯表頭 | ||||
| M4 | 4位LCD數顯表頭 | ||||
| F | 參照螺紋接口代碼 | ||||
| F0 | 特殊定制 | ||||
| P1 | 齊平膜型，M20×1.5外螺紋壓力接口 | ||||
| P2 | 齊平膜型，G1/2外螺紋壓力接口 | ||||
| d | 隔爆型ExdII CT6 | ||||
| i | 本安型ExiaIICT6 | ||||
| G | 表壓測量 | ||||
| A | 絕壓測量（按用戶約定定做） | ||||
| F | 負壓測量（按用戶約定定做） | ||||
| S | 散熱器及過程連接件 | ||||
| Y | 用戶約定 | ||||
| ZYK4 | 12(1.6MPa) | A1 | 3 | M3G | 完整型號：ZYK412A13M3G -1.6MPa |
| 使用對象 | 液體、氣體或蒸汽與316L不銹鋼兼容的各種介質 |
|---|---|
| 測量范圍 | 表壓：0～10kPa～60MPa，絕壓：0～100kPa～10MPa，負壓：-0.1MPa～2MPa |
| 輸出 | 4～20mADC、4～20mADC帶顯示、1～5V、0～5V、0～10V |
| 電源 | 12～30VDC |
| 負載特性 | 4～20mADC 二線制負載R≤50(V-12)Ω |
| 過載壓力 | 150%FS |
| 外殼防護 | IP65 |
| 精度等級 | ±0.25%、±0.5% |
| 穩定性 | ±0.2%FS/年 |
| 溫度影響 | 在 -20℃～+70℃范圍內，變化量小于±0.18%/10℃ |
| 振動影響 | 任何方向上振動頻率為20～200Hz時，變化量小于±0.02% FS |
| 沖擊影響 | 任何方向100G 沖擊11ms 后，變化量小于±0.02% FS |
| 溫度范圍 | 環境溫度 -20℃～+70℃；標準介質溫度 -20℃～+80℃ |
| 電氣連接 | M12×1.5、M14×1.5、M20×1.5、G1/2 G1/4 NPT1/2、NPT1/4、R1/2 R1/4、PT1/2、PT1/4、其它訂貨提供螺紋規格 |
二線制4～20mA DC 輸出的變送器電氣連接、三線制 0/1V～5/10VDC 輸出的變送器與數顯表的接線方法。
圖：擴散硅壓力變送器接線圖
安裝規范：
⑴ 產品垂直安裝于現場壓力接口。
⑵ 露天安裝時，應盡量把擴散硅壓力變送器置于通風干燥處，避免強光直接照射和雨淋，否則將會使性能變差或出現故障。
⑶ 安裝于多雷地區時，在現場應加裝防雷擊保護裝置，并確保產品及電源可靠接地，可降低雷電對變送器損壞概率。
⑷ 若安裝完成后發現變送器無輸出或者輸出異常，請檢查：
1、電氣連接是否準確，是否牢固；
2、供電電壓是否過低以及負載電阻是否過大。
ZYK40系列擴散硅壓力變送器結構圖
耐高溫擴散硅壓力變送器應用領域
1、工業現場過程壓力檢測與控制
2、船舶及航海系統
3、飛機及航空系統
4、空分設備及熱電、水電機組
5、輸氣、輸油管道
6、鍋爐管道壓力控制
耐高溫擴散硅壓力變送器工作原理
擴散硅壓力傳感器是利用壓阻效應原理，采用集成工藝技術經過摻雜、擴散，沿單晶硅片上的特點晶向，制成應變電阻，構成惠斯凳電橋。利用硅材料的彈性力學特性，在同一切硅材料上進行各向異性微加工，就制成了一個集力敏與力電轉換檢測于一體的擴散硅傳感器。擴散硅壓力傳感器的壓力直接作用于傳感器的膜片上（不銹鋼或陶瓷），使膜片產生與介質壓力成正比的微位移，傳感器的電阻值發生變化，用電子線路檢測這一變化，并轉換輸出一個對應于這一壓力的標準測量信號。
