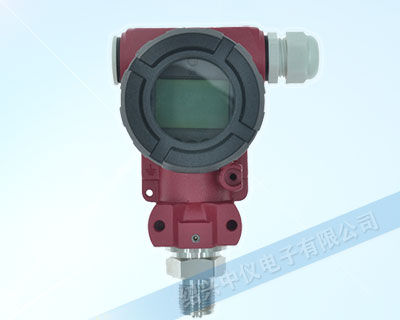

更新時間：2026年03月07日，不同批次，ZYK40液晶擴散硅壓力變送器(LCD)外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
ZYK40液晶擴散硅壓力變送器(LCD)在原壓力變送器的基礎上加裝LCD液晶顯示表頭，可清晰顯示測量得到的壓力值。
ZYK40擴散硅壓力變送器采用經過計算機自動測試并用激光調阻工藝，進行了寬溫度范圍的零點和靈敏度補償，帶不銹鋼隔離膜片的OEM壓阻式傳感器作為信號測量元件，傳感器信號經過信號處理電路后轉換為標準信號輸出，產品經過了老化及穩定性考核等工藝嚴格篩選，性能穩定。
ZYK40擴散硅壓力變送器適用于石油、化工、冶金、電力、輕工、紡織、建材、水文地質、食品、醫藥、環境控制等行業的過程控制和壓力測量。
| ZYK4 | 擴散硅壓力變送器 | ||||
|---|---|---|---|---|---|
| 代碼 | 測量范圍 | 代碼 | 測量范圍 | ||
| 02 | 0～1kPa～2.5kPa | 11 | 0～350kPa～1.0MPa | ||
| 03 | 0～2.5kPa～7kPa | 12 | 0～700kPa～2.0MPa | ||
| 04 | 0～7kPa～20kPa | 13 | 0～1.0MPa～3.5MPa | ||
| 05 | 0～10kPa～35kPa | 14 | 0～2.0MPa～7.0MPa | ||
| 06 | 0～20kPa～70kPa | 15 | 0～3.5MPa～10MPa | ||
| 07 | 0～35kPa～100kPa | 16 | 0～7.0MPa～20MPa | ||
| 08 | 0～70kPa～200kPa | 17 | 0～10MPa～35MPa | ||
| 09 | 0～100kPa～350kPa | 18 | 0～20MPa～60MPa | ||
| 10 | 0～200kPa～700kPa | 19 | 0～35MPa～100MPa | ||
| 代碼 | 輸出信號 | 代碼 | 輸出信號 | ||
| A1 | 4~20mA | V3 | 0~10V | ||
| V1 | 0~5V | E | 4~20mA+HART | ||
| V2 | 1~5V | M | 4~20mA+RS485 | ||
| 代碼 | 產品精度 | ||||
| 1 | 0.1 | ||||
| 2 | 0.25 | ||||
| 3 | 0.5（常規默認） | ||||
| 代碼 | 附加功能 | ||||
| M3 | 3 1/2 位LED數顯表頭 | ||||
| M4 | 4位LCD數顯表頭 | ||||
| F | 參照螺紋接口代碼 | ||||
| F0 | 特殊定制 | ||||
| P1 | 齊平膜型，M20×1.5外螺紋壓力接口 | ||||
| P2 | 齊平膜型，G1/2外螺紋壓力接口 | ||||
| d | 隔爆型ExdII CT6 | ||||
| i | 本安型ExiaIICT6 | ||||
| G | 表壓測量 | ||||
| A | 絕壓測量（按用戶約定定做） | ||||
| F | 負壓測量（按用戶約定定做） | ||||
| S | 散熱器及過程連接件 | ||||
| Y | 用戶約定 | ||||
| ZYK4 | 12(1.6MPa) | A1 | 3 | M3G | 完整型號：ZYK412A13M3G -1.6MPa |
| 使用對象 | 液體、氣體或蒸汽與316L不銹鋼兼容的各種介質 |
|---|---|
| 測量范圍 | 表壓：0～10kPa～60MPa，絕壓：0～100kPa～10MPa，負壓：-0.1MPa～2MPa |
| 輸出 | 4～20mADC、4～20mADC帶顯示、1～5V、0～5V、0～10V |
| 電源 | 12～30VDC |
| 負載特性 | 4～20mADC 二線制負載R≤50(V-12)Ω |
| 過載壓力 | 150%FS |
| 外殼防護 | IP65 |
| 精度等級 | ±0.25%、±0.5% |
| 穩定性 | ±0.2%FS/年 |
| 溫度影響 | 在 -20℃～+70℃范圍內，變化量小于±0.18%/10℃ |
| 振動影響 | 任何方向上振動頻率為20～200Hz時，變化量小于±0.02% FS |
| 沖擊影響 | 任何方向100G 沖擊11ms 后，變化量小于±0.02% FS |
| 溫度范圍 | 環境溫度 -20℃～+70℃；標準介質溫度 -20℃～+80℃ |
| 電氣連接 | M12×1.5、M14×1.5、M20×1.5、G1/2 G1/4 NPT1/2、NPT1/4、R1/2 R1/4、PT1/2、PT1/4、其它訂貨提供螺紋規格 |
二線制4～20mA DC 輸出的變送器電氣連接、三線制 0/1V～5/10VDC 輸出的變送器與數顯表的接線方法。
圖：擴散硅壓力變送器接線圖
安裝規范：
⑴ 產品垂直安裝于現場壓力接口。
⑵ 露天安裝時，應盡量把擴散硅壓力變送器置于通風干燥處，避免強光直接照射和雨淋，否則將會使性能變差或出現故障。
⑶ 安裝于多雷地區時，在現場應加裝防雷擊保護裝置，并確保產品及電源可靠接地，可降低雷電對變送器損壞概率。
⑷ 若安裝完成后發現變送器無輸出或者輸出異常，請檢查：
1、電氣連接是否準確，是否牢固；
2、供電電壓是否過低以及負載電阻是否過大。
ZYK40系列擴散硅壓力變送器結構圖
ZYK40液晶擴散硅壓力變送器原理
數顯壓力變送器分為擴散硅壓力變送器芯體和電容壓力變送器芯體。擴散硅壓力變送器具有工作可靠、性能穩定、安裝使用方便、體積小、重量輕、性能價格比高等點，能在各種正負壓力測量中得到廣泛應用。芯體為進口擴散硅或芯體作為壓力檢測元件大大增加了傳感器的精度和穩定性，傳感器信號經高性能電子放大器轉換成0-10mA或4-20mA統一輸出信號。電容式壓力變送器在是一種在先進的、成熟的、可靠的電容傳感器技術基礎上，結合先進的單片機技術和傳感器數字轉換技術精心設計而成。核心部件采用十六位單片機，其強大的功能和高速的運算能力保證了變送器的優良品質。整個的設計框架著眼于可靠性、穩定性、高精度和智能化。
ZYK40液晶擴散硅壓力變送器使用
具有強大的界面操作功能，數字表頭可以顯示壓力、百分比和電流，及0～100%模擬指示，可以就地顯示極大的方便了現場作業，按鍵操作能方便地在無標準壓力源的情況下完成零點遷移、量程設定、阻尼設定等基本參數的設置，極大的方便了現場調試。另外其多功能的信號輸出解決了信號遠程采集和操控的煩惱，信號可以遠傳長達幾百米。
在油田管道傳送，鍋爐供暖的管道數據采集，化工上的管道數據采集等都有著廣泛的應用。有室內型和室外型兩種方便多場合使用。
